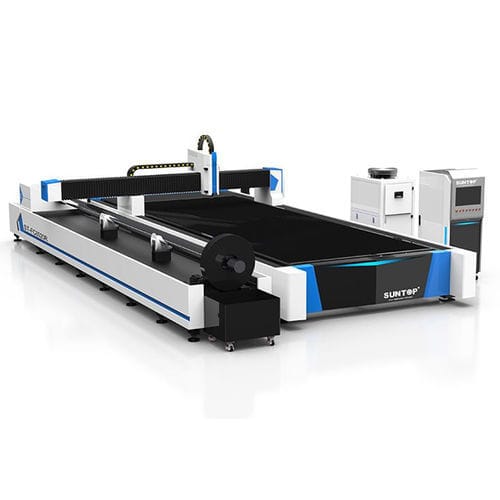

激光切割机 ST-FC3015R

光纤激光用于金属金属薄板

新型管材和板材激光加工生产线不仅实现了全自动生产，还突破了切割的局限性，可实现管材和板材的一体切割，为客户大大节约了成本，可高速、高质量地切割圆形、矩形和异形管材等型材，以及切割不同厚度的板材。它非常适合对切割管材和板材有双向要求的用户：产品型号：ST-FC3015R/ST-FC6015R/ST-FC6020R/ST-FC4020R ※ 激光功率：1000W-20KW ※ 工作区域：1500*3000/6000*2000 毫米主要功能：可在主管道上切割多个不同方向和直径的圆柱形连贯孔，满足支管轴线与主管道轴线偏心和非偏心垂直相交的条件。可切割圆管端部的对角截断端。可切割圆管上的焊接弯头，"虾形接头 "两端为斜截面。可切割与环形主管相交的支管端部。可切割变角坡口面。可在圆管上切割方形和腰形孔。可进行钢管截断。可在方形管面上制作各种形状。特点：使用 CYP 管材切割软件，可直接接受从三维绘图软件到二维绘图软件的图纸。高性能、原装进口封装光纤激光器，性能稳定，寿命超过 10 万小时。电动自动定心卡盘，无需手动调整，直径 20-150 毫米的任何材料均可使用，无需调整中心。机器前后卡盘和钻头均采用伺服电机驱动系统，切割无抖动，精度高，同步性好。一台机器具有两种切割功能，不仅可切割金属板材，还可切割不同类型的金属管材。可节省 50% 以上的空间，有效提高最终用户的生产效率。自动跟踪系统可校准和自动跟踪波浪形金属板。详细说明：光纤激光源：采用 Raycus、MAX、IPG 等品牌光纤激光器，光斑质量好，输出功率稳定，使用寿命长达 10 万小时，功率选择范围广。自动调节激光头：可灵活调节焦距刻度，无需手动调节焦距，操作方便。控制垂直高度，自动调焦，快速完成厚板的高速打孔，自动切割不同厚度的材料：床身采用整体焊接结构，经退火消除内应力后粗加工，再经二次振动时效处理后精加工，大大提高了机床的稳定性。床身主梁上侧铺设复合装甲，可有效改善大功率激光切割时产生的高温对机架整体结构的影响；床身下方设有排烟口，通过排烟管自动排烟，可使切割过程中产生的烟尘轻松排出室外，改善了工作环境；整个工作区域采用全封闭罩盖，安全防护合理：铸铝横梁：整体铸铝横梁，经过人工时效处理和固溶处理，使横梁具有极佳的整体性和刚性，以及良好的韧性。重量轻、耐腐蚀、抗氧化、密度低，可快速切割各类图形，同时满足精度要求：高刚性、运行平稳、低噪音、运行顺畅、减震：设备定时定量润滑系统，不受位置方向控制，减少设备维护时间。加速机器自动化，延长传动机构的使用寿命。配备独立预警系统，提供预警功能。专业软件操作系统：使用专业人员可随意设计各种图形或文字，方便切割路径的编辑和修改。科学的人机界面，加工灵活，操作简单，效率高。优点：切割速度快，质量好，切缝小，变形小，切割面光滑、平整、美观，无需后续处理。带切管装置，工作宽度大，既可切割平板，也可切割圆管，适用性更强，可省去开孔工序，适合大批量生产，效率高，稳定性能高。切割精度高，更适合精密零件加工和各种精细工艺品切割。完善的数控系统和专业的辅助控制软件，使得工作灵活、效率高，机器操作简单方便。激光设备安装有焦距自动跟踪调节系统，可轻松完成扭曲变形材料的切割。整台激光切割机采用伺服电机和精密导轨，使得切割精度高、稳定性好、寿命更长。在管材的切割上更突出其优势，切割工艺精湛、精密准确：主要切割各种金属板材和管材，适合快速切割不锈钢、碳钢、锰钢、镀锌板、各种合金板、稀有金属等材料：钣金加工、圆管方管、广告标识制作、高低压电柜制作、机械零件厨具、汽车、机械、金属制品、锯片、电器零件、光学行业、弹簧、板材、水壶、医疗微电子、五金、刀具量具等金属加工行业。参数：型号ST-FC3015R/ST-FC6015R/ST-FC6020R/ST-FC4020激光功率1000W-20KW工作台最大切割尺寸1500*3000mm（6000*1500mm、6000*2000mm、4000*2000mm）激光波长1064nm重复定位精度±0.02 毫米最高速度 120 米/分钟传动系统双齿轮齿条和伺服驱动管材切割能力（标准）方管：20-150 毫米（可定制）圆管：20-220 毫米（可定制）管材长度 3 米或 6 米卡盘类型手动卡盘或气动自定心卡盘最大加速度 1.5G功率消耗6KW（基于激光功率1KW）电源三相380V/50Hz或60Hz机器重量7250Kg外形尺寸5050*2480*1830mm（长*宽*高）技术规格：产品型号：ST-FC3015R/ST-FC6015R/ST-FC6020R/ST-FC4020R激光功率：1000W-20KW工作区域：1500*3000/6000*20001500*3000/6000*1500/6000*2000/4000*2000mm激光波长：1064nm重复定位精度：±0.02mm最高速度：120米/分钟传动系统：双齿轮齿条和伺服驱动管材切割能力：方管：20-150 毫米（可定制），圆管：20-220 毫米（可定制）管子长度：3 米或 6 米卡盘类型：手动或气动自定心最大加速度：5G 1.5G 功率消耗：6KW （基于激光功率 1KW）电源：机器重量：7250 千克外形尺寸：5050*2480*1830 毫米（长*宽*高）
