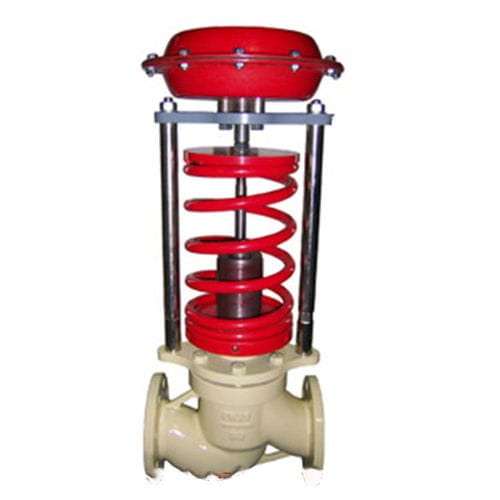

水背压调节器 ZZYP

化工产品空气和气体隔膜

ZZYP自力式压力控制阀由阀体组件、执行机构、定位弹簧、不锈钢波纹管、外压水龙头等组成。该阀不需要任何外部辅助能源，利用介质本身的压力作为动力，自动控制和稳定介质的压力。 可适用于各种工艺系统中的蒸汽、无腐蚀性气体、液体和蒸汽。 主要特点 1、压力平衡功能保证了高灵敏度。 2 操作可靠，噪音低，免维护。 3个标准模块设计 4它通过不同组件的组合，具有多种复合控制功能。 表现 控制类型：泄压类型（K），调压器类型（B) 额定Cv：如表1所示 压力控制精度：±3％。 工作温度：-10 〜350 ℃。 工作原理 1.压力调节器类型 工艺介质按指定方向流过阀门.阀塞的位置决定了阀塞与阀座形成的自由区之间的流量.下游待控制的压力通过压力分接头传到操作膜片，在那里转换成定位力。该力作为定位弹簧力的函数来调整阀塞，弹簧力可以用设定点螺母来调整，压力平衡结构可以平衡由上游压力产生并作用在阀塞上的力，下游压力通过执行机构中的膜片面积来平衡。
