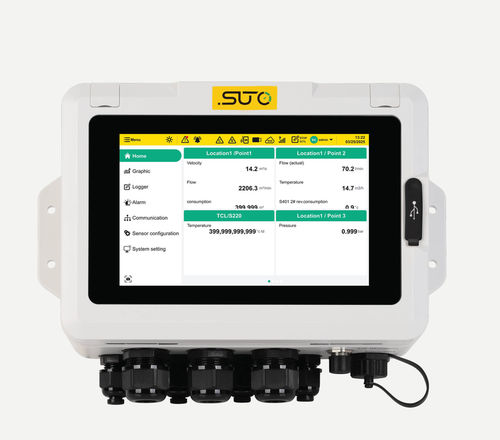

USB数据采集器 S332

以太网在线RS-485

概述 S332 显示与数据记录仪将数据采集、可视化、存储和分析集中于一个平台。该设备专为压缩空气和工业气体系统设计，可提供从生成到使用点的整个网络的实时可视化监控。 最多可连接 150 个通道，并通过单一 7 英寸彩色触摸屏监控整个压缩空气网络。 一台设备，全面可视 最多可连接 150 个通道，并通过单个 7 英寸彩色触摸屏监控整个压缩空气网络。S332 支持 SUTO iTEC 传感器以及通过 Modbus/RTU、Modbus/TCP、模拟和数字输入连接的第三方传感器，无需额外硬件即可集成现有测量点。 强大的数据记录与分析功能 内置的 10 GB 数据记录器可记录多达 45 亿个数据点，用于长期趋势分析。记录文件可导出用于报告、能源管理和合规文档。可自定义的通道图表和实时趋势图支持快速解读和采取行动。 内置合规功能 用户管理、审计追踪和电子签名功能符合 FDA 21 CFR Part 11 要求。基于角色的访问控制（包括管理员、操作员、审计员和经理账户）确保系统操作安全且完全可追溯，使 S332 适用于制药及受监管行业。 随时随地访问 集成的Web服务器支持通过局域网进行远程查看和操作。借助可选的4G/LTE连接和S4C Web平台，用户可在远程位置对设备进行监控、配置、数据导出，并将数据上传至SaaS云端。 可靠的报警管理 可配置的通道专用报警阈值，配合实时和历史报警记录，有助于早期发现问题并降低风险。内置继电器（最多可扩展至十个）可在超出限值时立即触发相应动作。 坚固耐用且易于安装 IP65防护等级的外壳可在工业环境中有效保护设备。S332支持壁挂和面板安装，并提供交流和直流两种版本。 应用领域

• 压缩空气系统运营商
• 能源管理项目
• 制造与生产设施
• 制药及受监管行业
• 全厂公用设施监控
• 多点传感器监控应用

S332 与 S331 一览（对比） 特性 | S332 | S331 屏幕尺寸 | 7 英寸 | 5 英寸 屏幕类型 | 电容式触摸屏 | 电阻式触摸屏 分辨率 | 1280 x 800 | 800 x 480 存储空间 | 10 GB | 3 GB Modbus 输入 | 最多 150 通道 | 58 通道 模拟传感器 | 最多 8 个 | 最多 2 个 数字传感器 | 最多 8 个 | 最多 2 个 继电器输出 | 最多 10 个 | 2 个 传感器供电 | 50 W（交流），最高 168 W（直流） | 10 W（紧凑型），50 W（Flex 型） 配置 | S332 本地显示屏和 S4C Web | S4C 显示屏 FDA 21 CFR 第 11 部分 | 是（审计追踪、电子签名、多用户） | 否 Web 服务器远程访问 | 支持（远程查看和操作） | 不支持 信号接口与电源（关键技术表） S332 信号接口与电源 输入信号： Modbus 信号输入 | Modbus/RTU 主站；Modbus/TCP 主站（最多 150 个测量通道） 模拟输入（可选） | 0 ... 20 mA / 4 ... 20 mA，0 ... 10 V / 0.5 ... 4.5 V；最多支持 2 个模拟输入模块，每个模块具有 4 个模拟输入通道 数字输入（可选） | 最多 2 个数字输入模块，每个模块具有 4 个数字输入通道 输出信号： 报警输出 | 内置 2 个继电器；最多 2 个继电器模块（可选），每个模块具有 4 个继电器 Modbus 信号输出 | 1 个 Modbus/RTU（从站）；1 个 Modbus/TCP 数据接口/连接 | Modbus/TCP 主站（以太网）；Modbus/TCP 从站（以太网）；Modbus/RTU 主站（RS-485）； Modbus/RTU 从站（RS-485）；USB-C 端口 电源： 交流版 | 85 ... 305 VAC，60 W，50/60 Hz 直流版 | 18 ... 30 VDC，最大 7 A 传感器供电： 交流版 | 24 V，最大 50 W 直流版 | 24 V，最大 150 W 一般数据（关键技术参数表） 一般数据 显示屏 | 集成式 7 英寸高分辨率图形显示屏，分辨率：1280 x 800 像素触摸屏 数据记录仪/存储 | 内置，10 GB，典型存储时间约 530 天（示例：50 个通道，采样间隔 1 秒） 材质/外壳 | PC + ABS 防护等级 | IP65 认证 | CE、FCC 安装方式 | 面板安装，可壁挂 尺寸 | 参见尺寸图（制造商文档） 电缆入口直径 | 3 个 M20 PG 接头（每个接头可接入 2 根电缆，Ø5 ... 6 mm）； 4 个 M12 PG 接头（每个接头可接入 1 根电缆，Ø5 ... 6 mm） 重量 | 1 ... 1.8 kg（取决于安装的选件和外壳） 工作条件： 工作温度 | 0 ... +45 °C 工作湿度 | <90%，无冷凝 运输温度 | -20 ... +60 °C 存储温度 | -20 ... +70 °C 下载（可用文档） 产品信息表和手册可从制造商的下载页面以 PDF 格式获取（具体型号信息和安装手册）。 特性 / 技术规格

• 型号：S332
• 7英寸高分辨率电容式彩色触摸屏（1280 x 800）
• 内部存储：10 GB（可记录约45亿个数据点）
• 最多可连接 150 个测量通道（Modbus/RTU、Modbus/TCP）
• 模拟输入：可选模块，最多 2 个模块 × 每个模块 4 个通道（0/4–20 mA， 0–10 V / 0.5–4.5 V)
• 数字输入：可选模块，最多支持2个模块，每个模块4个通道
• 报警输出：内置2个继电器； 可通过模块扩展至最多10个继电器
• 支持Modbus/RTU和Modbus/TCP主从模式；USB-C接口
• 传感器电源：交流版24 V，最大 50 W；直流版 24 V，最大 150 W
• 电源：交流 85–305 VAC（60 W）或直流 18–30 VDC（最大 7 A）
• IP65 防护等级外壳； 支持面板或壁挂安装
• 外壳材料：PC + ABS
• 认证：CE、FCC
• 工作温度：0 至 +45 °C； 存储温度 -20 至 +70 °C
• 支持 FDA 21 CFR 第 11 部分：用户管理、审计追踪、电子签名
• 可通过集成 Web 服务器和可选的 4G/LTE 实现远程访问； 兼容 S4C Web 平台
• 典型重量：1.0–1.8 kg（视选配项而定）
