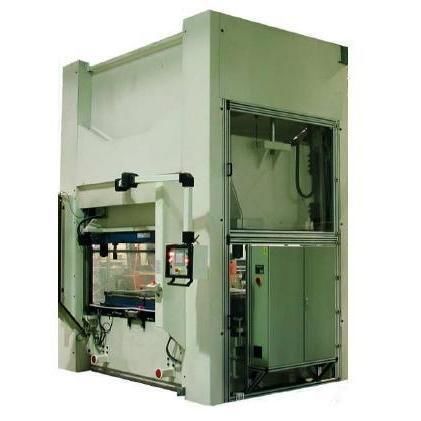

加热成型、切割、堆放机 / 塑料板材 VFS

滚筒给料片材自动

产品概述 Thermoforming 机型 VFS，由 SUTEAU-ANVER 设计制造，是用于非金属材料热成型和切割的液压梁式压机。可加工卷材或板材的柔性或半刚性材料，适用于大批量生产，并可选配送料和出料系统以实现产线集成。法国制造。

结构与运行 机架由一个固定下台和一个由四根立柱支撑的上部可动梁组成。中央液压缸驱动梁的升降，四角由 celoron 支撑保证导向。切割力相对于中心切割区域呈对称分布。下切点由四个机械止动确定；这些止动在调试阶段由带减速器的电机和电子变速器自动根据模具高度调整。自动调整完成后，可通过控制屏以0.01 mm 的分辨率微调切割点。可选装空气喷洒系统以减少止动上侧的污染风险。

安全与调节 上止点位置（材料顶面与刀口间隙）可随时通过操作屏调整。位置反馈由线性电位器提供，精度为±5 mm。为保障操作人员在可动梁下的检修安全，可将可动梁液压锁定在上部位置；该锁定在设备停机或换模时自动启用。

主要特点

• 焊接机架结构： 固定下台与上部梁由立柱支撑，保证结构稳定性。
• 对称切割力： 设计确保模具区域的切割精度和重复性。
• 先进人机界面： 多语言支持，最多可存储999条生产程序。
• 高生产节拍： 根据配置和模具，最高可达每分钟18次切割。
• 可定制集成： 可选送料、出料及自动化配置以满足生产需求。
• 产地： 法国制造。

商业优势

• 适应性强： 处理板材或卷材、单层或多层、柔性或半刚性材料。
• 维护便捷： 备件可及，有助于简化维护并减少停机时间。
• 可扩展性： 多种配置和选项可按生产需求扩展。

可选配置

• VFS STANDARD（标准配置）
• 油冷却单元
• 上下侧液压模具夹紧装置

技术参数

• 电源：400 V 三相 + 中性线 + 接地，50 Hz
• 功率：12 kW 至 40 kW，视版本而定
• 气源：干燥空气，6 bar
• 切割台宽度：根据需求
• 切割台深度：根据需求
• 闭合力：100 吨至 500 吨
• 保持压力时间：可调，1 至 250 s
• 平整度公差：±0.1 mm/m（下板固定，上板可动）
• 快速下降速度：可调，50 至 270 mm/s
• 低速下降速度：可调，5 至 20 mm/s
• 开启速度：可调，50 至 270 mm/s
• 可调行程：20 至 1000 mm（其他行程可定制）
• 台面与梁间净高（无模）：1000 mm（其他净高可定制）
• 工作面高度：800 mm
