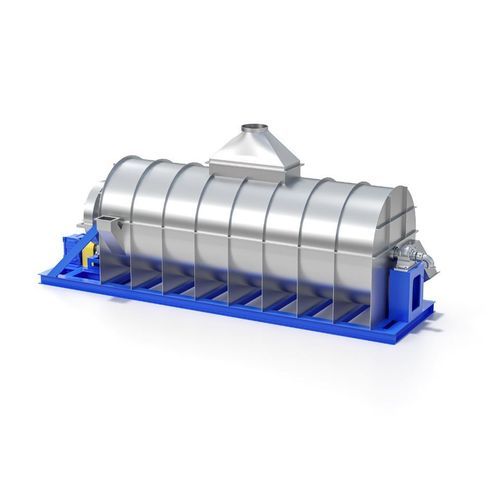

对流式干燥机 TDB series

连续紧凑型模块化

产品概述: 管束干燥机是一种间接蒸汽加热的干燥机，以其高效和温和的产品处理而闻名。 工作原理 蒸汽加热的管束在固定的外壳中缓慢旋转，并将待干燥的产品轴向输送通过干燥机。铲子沿着外壳的周长运输产品，每次旋转时产品通过加热的管束。 通过与管道的接触和对流实现经济和温和的干燥。热源通常是4至10 barg之间的饱和蒸汽，也可提供较低蒸汽压力的解决方案。 主要设计特点 - 有效的自清洁以最小化死区、产品积累和产品降解 - 优秀的捏合和混合以实现更好的均匀化 - 有效的热传递 - 高表面更新效率 - 大的自由蒸汽体积 - 由于大的热传递面积，精确和均匀的温度控制 - 连续或批量处理 - 过程强化 - 粘性和高粘度产品的处理 - 停留时间与搅拌器速度无关，平均停留时间范围广泛且灵活 - 从试验到工业装置的可靠过程放大 - 大生产能力，规模经济 - 每单位体积的最大过程产量 - 可靠、坚固的设计 - 投资回报快 优点 - 仅使用间接蒸汽和扫过的环境空气进行干燥，意味着对产品无污染。 - 通过模块化设计和预制造降低安装成本。 - 通过低温实现温和干燥。 - 在1.25到1.3磅蒸汽/磅水蒸发的范围内低能耗。 - 最佳密封和绝缘确保高湿球温度，并在进一步的过程中（例如蒸发器）优化能量回收高达67％。 - 安全过程：最小化的氧气含量确保最低的爆炸和火灾风险。如有需要，提供ATEX设计。 - 清洁和环保：集成的集尘器可最大限度地减少向大气排放的粉尘 - 也可提供闭环系统。 - 封闭的气密系统以及在大气压下干燥的设计是可能的。 应用 - 淀粉和谷物工业 - 酒精/乙醇和酿酒厂 - 能源与环境 型号和技术规格 型号 | 蒸发能力 (kg/h) | 管束直径 (mm) | 管束长度 (mm) | 管数 | 安装功率 (kW) SK-TBD-1.0 | 500 | 1000 | 4000 | 60 | 7.5 SK-TBD-1.5 | 800 | 1500 | 4000 | 90 | 11 SK-TBD-2.0 | 1200 | 2000 | 4000 | 120 | 15 SK-TBD-2.5 | 1600 | 2500 | 4000 | 150 | 18.5 SK-TBD-3.0 | 2000 | 3000 | 4000 | 180 | 22 主要特性/技术规格: - 间接蒸汽加热干燥机 - 固定外壳中的旋转管束 - 基于铲子的轴向产品运输 - 蒸汽压力：4–10 barg（可提供更低的） - 蒸发能力：500–2000 kg/h（见表） - 管束直径：1000–3000 mm - 管束长度：4000 mm - 管数：60–180 - 安装功率：7.5–22 kW - 应用：淀粉、谷物、酒精、酿酒、能源、环境
