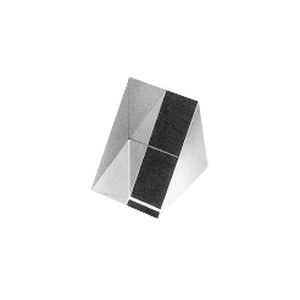

三角形棱镜 TS-07 series

BK7玻璃

产品概述
TS-0700P系列90°直角光学棱镜。本系列棱镜会左右反转图像并将入射光偏转90°；采用屋脊面（roof surface）结构时可实现水平方向180°的像反转。标准品为无镀膜，如需抗反射或金属镀膜可按要求提供。

应用

• 双筒望远镜及光学取景器
• 显微镜目镜及成像光路
• 侧向观察、检测或照明系统
• 近距离集成于摄像镜头及光导/光纤位置

补充说明
当棱镜置于会聚光束中时，BK7材质的焦点位置将约偏移棱镜尺寸的1/3。将棱镜置于像方光路可能增加球差与视场弯曲，光学设计时需考虑这些影响。

规格

• 材料：BK-7 / S.F.S.
• 折射率（标准值）：BK-7：1.51680 (nd)、1.51872 (ne)；S.F.S.：1.4585 (nd)、1.4681 (ne)
• 设计波长：587.6 nm（d线）
• 公差：
  • 角度：±3'
  • 金字塔误差：±3'
  • 面平整度：λ/4
  • 面质量：MIL60-40

标准价目表（未含税价格）

• TS-0700P | 2×2×2 mm | BK-7 | 6,000
• TS-0701P | 3×3×3 mm | BK-7 | 5,000（缺货时按订单生产）
• TS-0702P | 5×5×5 mm | BK-7 | 3,300
• TS-0703P | 10×10×10 mm | BK-7 | 3,000
• TS-0704P | 13×13×13 mm | BK-7 | 4,000（缺货时按订单生産）
• TS-0705P | 15×15×15 mm | BK-7 | 4,500
• TS-0706P | 17×17×17 mm | BK-7 | 3,500（缺货时按订单生产）
• TS-0707P | 20×20×20 mm | BK-7 | 5,500
• TS-0708P | 22×22×22 mm | BK-7 | 5,500
• TS-0709P | 25×25×25 mm | BK-7 | 6,000
• TS-0710P | 30×30×30 mm | BK-7 | 8,500
• TS-0711P | 35×35×35 mm | BK-7 | 22,000
• TS-0712P1 | 40×40×40 mm | BK-7 | 24,000

斜面镀膜示例（未含税价格）

• TS-0702PAL | 5×5×5 mm | BK-7 | 7,000 | AL+SiO 镀膜
• TS-0703PAL | 10×10×10 mm | BK-7 | 6,500 | AL+SiO 镀膜
• TS-0705PAL | 15×15×15 mm | BK-7 | 7,000 | AL+SiO 镀膜
• TS-0707PAL | 20×20×20 mm | BK-7 | 8,000 | AL+SiO 镀膜
• TS-0709PAL | 25×25×25 mm | BK-7 | 8,500 | AL+SiO 镀膜

交货期
显示的产品通常有现货。如无现货，最长交货期为45天。
