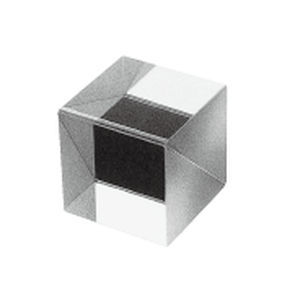

光学分光镜 TS-07 series

介电质立方体部分反射

概述
TS 系列立方体分束器在 θ = 45° 条件下对入射多色光进行透射与反射，在可见光范围（400–700 nm）内实现约 50:50 的能量分配。四个外侧抛光面均镀有抗反射膜。可按要求定制尺寸及非标准波长范围。

应用

• 用于同时观测与成像的两路 90° 输出分支；需等分光束的光学仪器与实验台配置

规格

• 材料：BK-7
• 折射率：1.51680（nd）
• 波长范围：400–700 nm
• 透射率 / 反射率：50 : 50
• 倒角：所有周边或棱线倒角；斜面采用介质多层膜镀膜
• 外表面：光学抛光并施加抗反射膜

公差

• 直径公差：±0.2 mm
• 角度公差：±3 分（3'）
• 波前畸变（P‑V）：透射：λ/4，反射：λ/2（有效范围：含中心在内的 85% 以内）
• 表面质量：MIL‑60‑40

产品清单

• TS-0715P / 5×5×5 mm / BK-7 / 10,000 / 11,000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12,500 / 13,750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15,000 / 16,500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24,000 / 26,400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24,000 / 26,400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18,000 / 19,800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20,000 / 22,000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25,000 / 27,500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40,000 / 44,000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40,000 / 44,000 / *

技术特性

• 材料：BK-7
• 折射率：1.51680（nd）
• 波长：400–700 nm
• 透射率 / 反射率：50:50
• 倒角与镀膜：周边或棱线倒角；斜面介质多层膜；外表面抗反射处理
• 公差：直径 ±0.2 mm；角度 ±3'
• 波前畸变：T: λ/4，R: λ/2（有效区 85% 内）
• 表面质量：MIL‑60‑40
