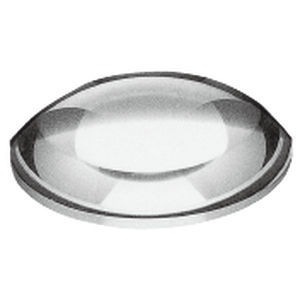

平凸透镜 TS-02 series

单面BK7玻璃光学镜片

产品概述
平凸透镜具有正焦距，常用于像放大、聚焦和在无穷远体系中的准直（平行光化）。通常从凸面入射平行光以减少球差，平面侧输出聚焦光束。标准产品为未镀膜；可按需提供防反射（AR）及其他镀膜选项。

应用

• 光学组件中的像放大
• 激光或 LED 光束的准直
• 成像与照明系统中的聚焦（无穷远体系）

规格（摘要）
材料：B270 / BK-7 / F2
折射率 (nd / ne)：B270 1.5230/1.5251，BK-7 1.51680/1.51872，F2 1.62004/1.62408
设计波长：587.6 nm（d线）
倒角/保护倒角：φ3–5：0.1 mm；φ10–100：0.2 mm
标准值。

公差（摘要）
直径：+0 mm / -0.1 mm
中心厚度公差：±0.2 mm
焦距公差：±2%
偏心（去中心度）：3′以内（3'）
表面质量：MIL60-40

产品系列（示例）

• TS-0259S — φ3 mm，F.L. 10 mm，Tc 2.00 mm，材料 B270
• TS-0265S — φ10 mm，F.L. 30 mm，Tc 2.50 mm，材料 BK-7
• TS-0294S — φ30 mm，F.L. 30 mm，Tc 10.00 mm，材料 F2
• TS-0304S — φ30 mm，F.L. 300 mm，Tc 3.50 mm，材料 BK-7
• TS-0436S — φ100 mm，F.L. 1000 mm，Tc 6.00 mm，材料 BK-7

特性 / 技术规格

• 可选材料：B270、BK-7、F2
• 折射率（标准值）：B270 nd=1.5230 / ne=1.5251；BK-7 nd=1.51680 / ne=1.51872；F2 nd=1.62004 / ne=1.62408
• 设计波长：587.6 nm（d线）
• 倒角：φ3–5：0.1 mm；φ10–100：0.2 mm
• 直径公差：+0 mm / -0.1 mm
• 中心厚度公差：±0.2 mm
• 焦距公差：±2%
• 偏心：3′以内（3'）
• 表面质量：MIL60-40
• 标准产品未镀膜；可按需提供防反射及其他镀膜
• 部分大尺寸或特殊品可按订单生产或视库存情况供应
