电池驱动堆高车 STP08-FAC01-HDLC-Ex

电动液压液压手动

概述

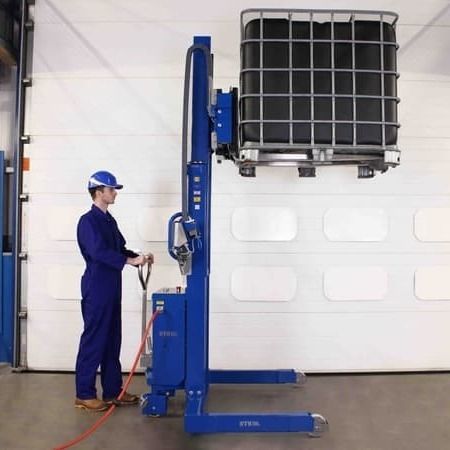

ATEX / UKEX 伸缩式步行堆垛机 STP08-FAC01-HDLC-Ex 专为需要最大化提升高度的分区危险环境设计。适用于托盘和 IBC 搬运，伸缩提升至 2740 mm (+/- 30 mm 至叉顶)，可选配集成的 ATEX 负载传感器称重系统（精度 +/- 1.25 kg）。设备通过气体和粉尘 1、2、21、22 区的认证。

主要产品特性

• 合规的气动-液压提升系统 - 通过插入式气源连接供气的气动液压泵为提升系统供油，实现动力提升/下降。配备急停和闭锁阀等必要安全装置，在气源断开时确保叉保持锁定并保留负载。与同级电动 ATEX/UKEX 叉车相比，气动 'Ex' 系统更简单、维护更少。
• 适用于气体与粉尘区的 ATEX 认证 - 按 ATEX / UKEX 要求制造并提供制造商合格声明，包含电气连续性/接地措施，适合可燃物料的安全处理。
• ATEX 负载传感器称重系统 - 重载分区负载传感器载荷架用于在提升时测量托盘或 IBC 的重量。ATEX 显示器安装于头部组件，具备归零与去皮功能。称量精度 +/- 1.25 kg。
• 不锈钢包覆叉 - 1200 mm 不锈钢包覆叉以降低与地面接触时的火花风险，叉宽可调，制造标准高。
• 热轧提升导轨 - 重型热轧导轨确保在 2765 mm 提升时的稳定性；提供静/动载荷测试证书并加贴 CE / UKCA 标识。
• 可控后轮转向 - 阿克曼后轮转向以增强方向控制；配低滚阻轮和驻车制动。空间受限时可提供定制腿部配置及 CAD 图纸。

可选功能

• 电动液压提升 - 在安全区应用中，可将气动 STP08 改装为配备车载电池的电动 STE08 以驱动液压提升。
• 动力驱动系统 - 用于长距离移动的可选动力驱动；动力把手方向可选择电池或气动方案。
• 可变腿部尺寸 - 可根据厂房及设备需求调整腿部尺寸，提供定制配置与 CAD 图纸。

规格
安全工作载荷 (SWL)：1200 kg（负载中心 600 mm）
功能：动力升降/下降、手动推拉
动力要求：气动 - 最小 400 L/min，最佳 760 L/min（6 bar，13 mm 软管）
控制：硅胶套按钮，急停
提升高度：伸缩式，2740 mm +/- 30 mm（叉顶）
称重系统：重型 ATEX 负载传感器，精度 +/- 1.25 kg
叉规格：不锈钢包覆 1200 mm，宽度可调
结构：低碳钢；喷砂、底漆及聚酯粉末涂层（RAL 5010）
防护：防静电防碎聚碳酸酯护罩
腿部尺寸：内支腿距 1250 mm，总外宽 1480 mm
车轮：前 150 mm 硬尼龙（ATEX 特性）；后两轮 160 mm，蒂勒操控，铝芯，防静电 PU 轮胎
噪声：< 76 dBA
合规：CE / UKCA；ATEX / UKEX（1、2、21、22 区）

技术参数

• 型号：STP08-FAC01-HDLC-Ex
• SWL：1200 kg（负载中心 600 mm）
• 伸缩提升：2740 mm +/- 30 mm（叉顶）；产品说明中亦标注可达 2765 mm
• 气源：最小 400 L/min，最佳 760 L/min（6 bar，13 mm 软管）
• 称量精度：+/- 1.25 kg
• 叉：1200 mm 不锈钢包覆
• 表面：RAL 5010 粉末涂层
• 标准：CE / UKCA；ATEX / UKEX
