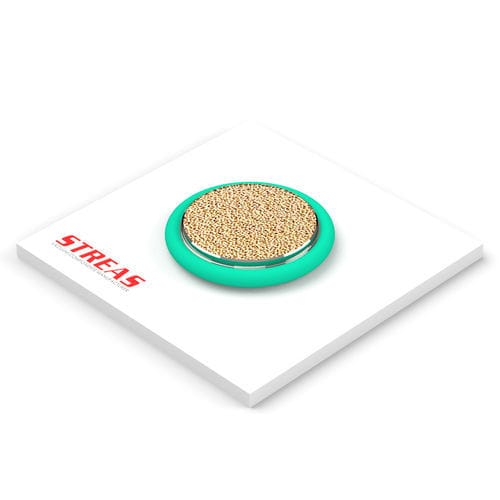

定心环 ACFS series

该定位环配备烧结滤芯，专为KF连接设计，确保法兰定位并通过O形圈实现密封。该组件耐腐蚀、耐高温，适用于工业应用。

可用型号

• ACFS10KF-4/FKM/B — DN 10: A = 12 mm (0.472 in); B = 3,9 mm (0.154 in)
• ACFS16KF-4/FKM/B — DN 16: A = 17 mm (0.669 in); B = 3,9 mm (0.154 in)
• ACFS25KF-4/FKM/B — DN 25: A = 26 mm (1.024 in); B = 3,9 mm (0.154 in)
• ACFS40KF-4/FKM/B — DN 40: A = 41 mm (1.614 in); B = 3,9 mm (0.154 in)
• ACFS50KF-4/FKM/B — DN 50: A = 52 mm (2.047 in); B = 3,9 mm (0.154 in)

扩展描述
该密封元件由AISI 304环、烧结青铜滤芯和氟橡胶（FKM）垫片组成。环体用于法兰定位并作为O形圈的支撑以实现密封。烧结青铜滤芯具有很高的颗粒捕集能力，易于清洗并可多次重复使用。其耐腐蚀和耐高温性能使其非常适合工业应用。

特性 / 技术参数

• 系列：KF
• 产品类型：密封件 (sealing)
• 材质：环 AISI 304；烧结青铜滤芯；垫片 FKM（Viton）
• 表面处理：自然
• 功能：法兰定位并为O形圈提供支撑以保证密封
• 滤芯特性：高颗粒截留能力，易清洁且可重复使用
• 耐性：耐腐蚀和耐高温
