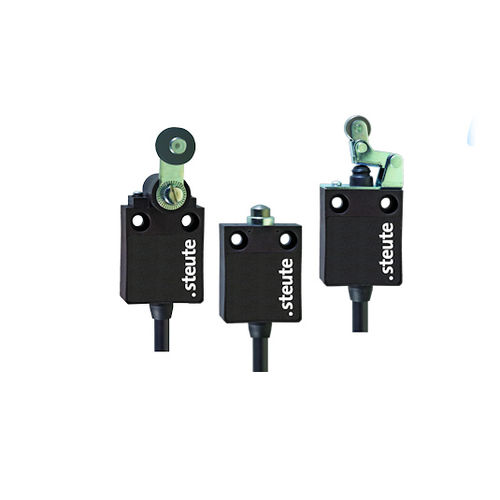

旋转凸轮式限位开关 ES 13 series

IECUL自熄

• 热塑性塑料外壳 • 双重绝缘 • 缓动型 • 2个或3个触点 • 可提供3个触点有侧面线缆进线孔的版本 • 适用于内嵌式安装 • 带有预置线缆 • 根据需求可提供镀金触点 • 防爆版本可选 • 适用标准 - EN ISO 13849-1, EN 60947-5-1, EN ISO 14119 外壳 - 热塑性塑料, 玻璃纤维增强, 抗冲击, 自熄性 UL 94 V-0 开关类型 - type 1 编码等级 - 无编码 拧紧力矩 - 安装螺丝外壳: max. 5 Nm 防护等级 - IP 67 符合 IEC/EN 60529 可靠性数据 B10d (10 % load) - 2 百万 TM - max. 20 years 触点材质 - 银 开关原理 - 缓动型, 肯定断开常闭触点; 肯定断开取决于操作头的使用 开关元件 - 1 NC/1 NO contact or 2 NC/1 NO, type Zb 连接类型 - 线缆: 2个触点: H05VV-F, 3个触点: 6 x AWG 20 线缆横截面 - 2 contacts: 4 x 0.75 mm²; 3 contacts: 6 x 0.56 mm² 额定冲击耐受电压 Uimp - 4 kV 额定绝缘电压 Ui - 250 V 约定发热电流Ithe - 6 A 额定工作电压/电流 Ie/Ue - 6 A/250 VAC; 0.25 A/230 VDC; 4 A/24 VDC 应用类别 - AC-15; DC-13 短路保护 - 6 A gG/gN 型熔丝管 环境温度 - –20 °C … +75 °C 机械寿命 - > 1百万操作次数 运行周期 - max. 1800/h 开关点的重复性精度 - ± 0.1 mm 触点打开行程 - 2 contacts: max. 2 x 4.5 mm; 3 contacts: max. 2 x 3.5 mm
