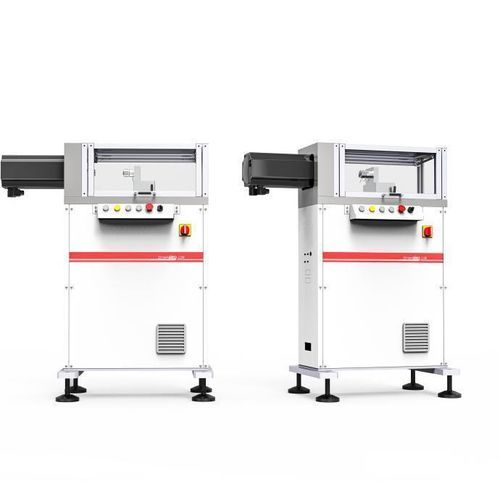

扭力试验机 TM

疲劳力电脑控制机动

概述
STEP Lab的扭转试验系统为静态和疲劳扭转测试提供紧凑且高性能的解决方案。精密的控制电子设备和模块化扭矩传感器范围可为导线、紧固件、开关和弹簧等部件提供准确的数据。

摘要

• 系列：TM Series（扭转试验机）
• 动态扭矩范围：40–700 Nm
• 试验类型：扭转（静态与疲劳）

应用

• 塑料
• 金属部件
• 汽车零件
• 生物医用植入物与相关组件

主要特性

• 双线性导轨结构，提供高扭转刚性与低轴向摩擦
• 无中间传动的无刷电机直接驱动 → 真正零间隙
• 可调反作用支撑锁定系统：浮动或固定操作
• 可选覆盖0.2–1000 Nm的扭矩传感器，覆盖宽范围高精度测量
• 具备扭转功能的Test Centre软件，用于自动化测试流程与数据采集
• 扭转单元保护工具，可在安装期间防止低量程单元受损
• 可选气动预载系统及手动预载调节
• 可集成额外轴向力传感器以获得试样的实际预载值

附加属性

• 低维护设计
• 适合实验室连续使用的高可靠性
• 高效率与性能
• 安装简便快速
• 广泛适用行业（生物医用、汽车、航空航天、塑料、金属、紧固件）

技术参数表 — 公制
TM SERIES | TM040 | TM200 | TM360 | TM540 | TM700
连续扭矩 | 30 Nm | 150 Nm | 270 Nm | 400 Nm | 520 Nm
动态扭矩 | 40 Nm | 200 Nm | 360 Nm | 540 Nm | 700 Nm
最大试验速度 | 2000 rpm | 1000 rpm | 1000 rpm | 1000 rpm | 1000 rpm
试样直径 | 180 mm | 200 mm | 200 mm | 200 mm | 200 mm
分辨率 | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg

技术参数表 — 英制
TM SERIES | TM040 | TM200 | TM360 | TM540 | TM700
连续扭矩 | 265.50 lbf·in | 1327.50 lbf·in | 2389.50 lbf·in | 3540.00 lbf·in | 4602.00 lbf·in
动态扭矩 | 354.00 lbf·in | 1770.00 lbf·in | 3186.00 lbf·in | 4779.00 lbf·in | 6195.00 lbf·in
最大试验速度 | 2000 rpm | 1000 rpm | 1000 rpm | 1000 rpm | 1000 rpm
试样直径 | 7.09 in | 7.87 in | 7.87 in | 7.87 in | 7.87 in
分辨率 | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg

认证标准 / 试验标准示例（部分）
所提供的标准和方法包括适用于塑料、金属、生物医用植入物及自行车零部件的相关ASTM、ISO和EN标准（列举于页面）。

技术规格

• 系列：TM Series
• 动态扭矩范围（系列）：40–700 Nm
• 连续扭矩示例：TM040 30 Nm；TM200 150 Nm；TM360 270 Nm；TM540 400 Nm；TM700 520 Nm
• 最大试验速度：TM040最高2000 rpm；其它型号1000 rpm
• 试样直径容量：最高可达200 mm（视型号而定）
• 分辨率：0.00069 deg（所有列出型号）
• 扭矩传感器可用范围：0.2–1000 Nm
• 保护功能：扭转单元保护工具；可选气动预载及轴向力传感器集成
• 控制与软件：STEP Lab control electronics 与 Test Centre software（具扭转功能）
