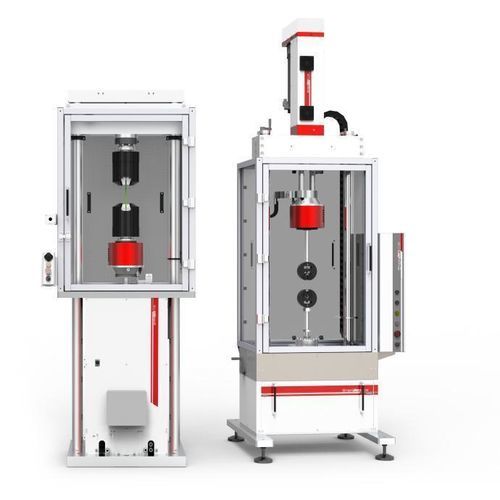

扭力试验机 BV series

扭矩疲劳力PC控制

产品概述
BV系列针对轴向与扭转组合载荷设计，可对材料与部件进行全面的力学表征。该系列提供多种承载容量，扭矩可达230 Nm，系统结构紧凑且刚性良好，同时具备与完整类型执行器（EA 和 UD）集成的灵活性。

主要特性

• 最大扭矩：230 Nm
• 可控制两个或多个同步电机轴
• 集成绝对旋转编码器
• 24位高分辨率数据采集
• 支持远程控制
• 独立分置的控制站
• 通过图形化 Test Center 界面实现简便灵活的试验管理
• 广泛的夹具、专用试验附件和称重传感器
• 可与应变计和气候试验箱集成

试验类型

• 轴向‑扭转（组合）
• 静态试验
• 动态试验（包括扭转疲劳和组合载荷疲劳）

应用领域

• 材料试验（金属、塑料、聚合物 — 扭转疲劳与断裂测试）
• 生物医用（植入物、骨与软组织力学表征、外科器械测试、植入物/金属丝/螺钉）
• 汽车（传动轴、橡胶部件、紧固件、悬架零件 — 疲劳试验）
• 航空航天（复合材料、结构件、组合载荷下的疲劳分析）

BV series - 型号一览（公制）
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
连续扭矩 | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm
动态扭矩（正弦疲劳） | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm
试验转速 | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
静态轴向载荷（最大允许） * | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN
动态轴向载荷（最大允许） * | 10.5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN
冷却 | 空气 | 空气 | 空气 | 空气 | 空气 | 闭式水冷 | 闭式水冷
最大转数 | ±10000 *（适用于所有型号）
旋转绝对编码器 | 集成（所有型号）

BV series - 型号一览（英制）
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
连续扭矩 | 132.76 lbf·in | 221.27 lbf·in | 398.28 lbf·in | 486.79 lbf·in | 708.06 lbf·in | 1194.85 lbf·in | 1416.12 lbf·in
动态扭矩（正弦疲劳） | 177.01 lbf·in | 309.78 lbf·in | 531.04 lbf·in | 708.06 lbf·in | 885.07 lbf·in | 1504.63 lbf·in | 2035.67 lbf·in
试验转速 | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
静态轴向载荷（最大允许） * | 3372.13 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf
动态轴向载荷（最大允许） * | 2360.49 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf
冷却 | 空气 | 空气 | 空气 | 空气 | 空气 | 闭式水冷 | 闭式水冷
最大转数 | ±10000 *（适用于所有型号）
旋转绝对编码器 | 集成（所有型号）

备注
* 可按要求提供更高数值

规格

• 最大动态扭矩：230 Nm
• 最大试验速度：最高350 rpm（视型号而定）
• 最大允许静态轴向载荷：最高50 kN（视型号而定）
• 最大允许动态轴向载荷：最高35 kN（视型号而定）
• 连续扭矩范围：15 Nm 至 160 Nm
• 动态（疲劳）扭矩范围：20 Nm 至 230 Nm
• 冷却：空气冷却（小型号）或闭式水冷（大型号）
• 最大转数：±10000（典型值，可按需提供更高值）
• 集成旋转绝对编码器
• 24位高分辨率数据采集并通过图形化 Test Center 界面进行试验管理
• 兼容气候箱、应变计及多种夹具与附件
