函数发生器 DS335

直接数字合成扫描

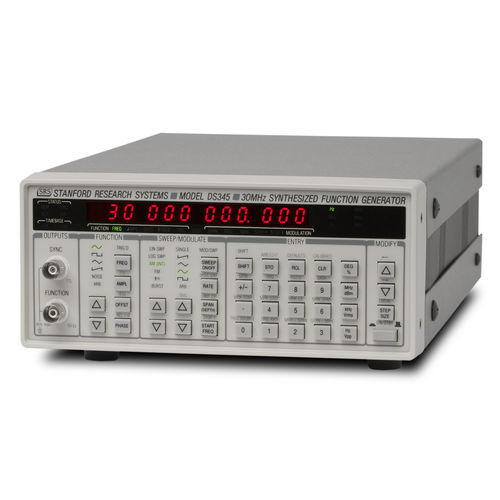

DS345 函数发生器是一款功能齐全的 30 MHz 合成函数发生器，采用创新的直接数字合成 (DDS) 架构。它能生成多种标准波形，频率分辨率极高（1 µHz），并具有 AM、FM、Burst、PM 和扫频等多种调制功能。它还能以 40 Msample/s 的快速更新率生成任意波形。 功能和输出 DS345 可产生频率高达 30.2 MHz 的正弦波和方波，以及频率高达 100 kHz 的三角波和斜坡波。所有功能的频率分辨率均为 1 µHz。除标准波形外，该设备还提供宽带（10 MHz）白噪声源。 功能输出和 TTL 同步输出均通过浮动式前面板 BNC 连接器提供。两个输出都有 50 Ω 输出阻抗，相对于接地的浮动电压可达 ±40 V。所有功能输出的振幅可在 10 mVpp 至 10 Vpp 之间调节，分辨率为 3 位数，并可以 Vp、Vpp、Vrms 或 dBm 显示。此外，还可选择标准 TTL 和 ECL 输出电平。 后面板上还提供其他有用的连接器。触发输入用于触发任意波形、调制模式、扫描和脉冲串，而 TTL 触发输出则允许外部设备与扫描和脉冲串同步。扫频输出可产生与扫频同步的 0 V 至 10 V 斜坡。扫频标记输出允许在示波器上突出显示频率扫频的指定部分。
