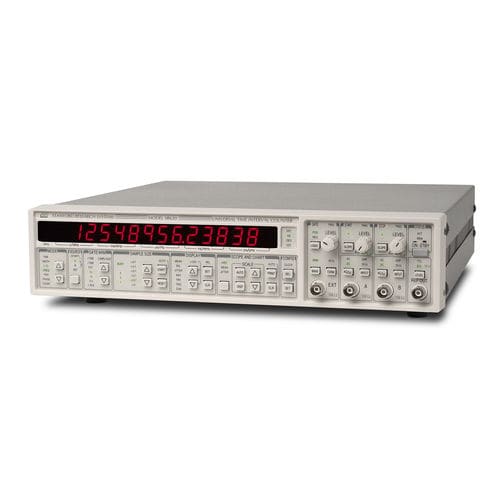

数字频率计数器 SR620

DIN导轨时间间隔计数器

SR620 时间间隔计数器几乎可以完成实验室或 ATE 环境中所需的所有时间和频率测量。该仪器的单次定时分辨率和低抖动特性使其成为几乎所有应用的首选。 SR620 测量 SR620 可测量时间间隔、频率、脉宽、上升和下降时间、周期、相位和事件。时间间隔的测量分辨率为 25 ps rms，使 SR620 成为目前分辨率最高的计数器之一。频率测量范围为 0.001 Hz 至 1.3 GHz，并提供 1 个周期至 500 秒的门电路供选择。SR620 在一秒钟内可提供高达 11 位数的频率分辨率，因此适用于从短期锁相环抖动到原子钟长期漂移等各种测量应用。各种灵活的布防和触发选项支持所有测量模式。 直方图和带状图 与只有数字显示的传统计数器不同，SR620 提供实时的测量结果图形显示。图形数据有三种格式：显示一组测量值分布的直方图、连续测量平均值的条形图或连续测量抖动（标准偏差或阿朗方差）值的条形图。最多可显示 250 个条形图点或直方图分区。 直方图和条形图都可以在任何带有 X 轴输入的示波器上显示（见图片），也可以在 HP-GL 兼容绘图仪或点阵打印机上绘图。
