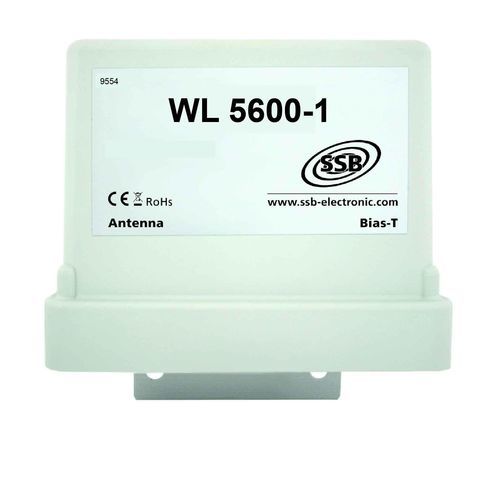

功率放大器 WL 5600-1

电压传动装置

WL 5600-1的输出功率为1W（CW），传输增益为典型的27dB。在接收时可达到22dB的增益。频率范围覆盖整个WLAN 5 GHz (5.180GHz - 5.825GHz) 范围。该装置是在一个桅杆外壳中交付的。TRX和ANT配备了N型母接头。没有单独的电源电压输入。电源可以通过一个远程开关提供，例如DCC 2,4 - 5,6 GHz（包括在交货中）。远程开关连接到TRX输入，需要12V - 14V的电压。路由器在远程开关之前连接。天线连接到天线输入。 WL5600-1配备了一个自动传输/接收开关。如果TRX输入没有电源，设备就处于接收模式。为了安全地切换到传输状态，输入端至少要有-10 dBm的功率。还应注意的是，TRX的最大输入功率不能超过6dBm。接收放大器的饱和效应从-10dBm开始。这个功率不应超过，否则数据传输可能会下降。
