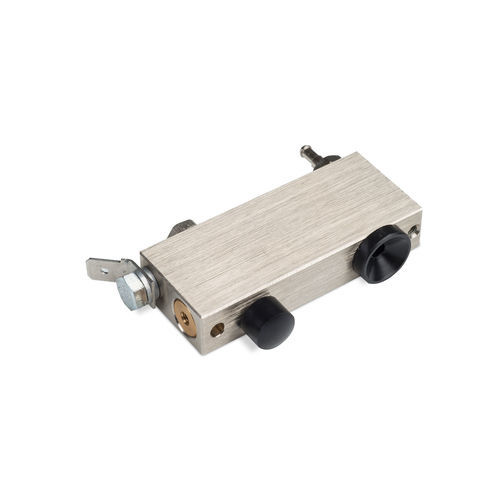

单通道阀组 LK 25-4

塑料气动

描述
气动线端子用于在生产和自动化测试中快速连接剥皮的自由电缆端。通过将剥皮的导体插入接触开口来建立电接触。插入时确认柱约被按下1 mm，触发夹紧柱塞，使电缆与外壳固定。按下开口/释放按钮会中断空气供应，从而释放接触。

工作原理
气动夹紧柱塞将电缆端保持在接触腔内。电缆插入会触发确认柱（约1 mm），启动柱塞动作。释放通过按键中断压缩空气供应并放气实现。

应用与集成
多个端子可以嵌入塑料块中，实现紧凑布局并确保端子间高绝缘。可将四线技术引至气动端子。对一组端子使用公共阀门，可通过单一信号同时释放所有连接。SPS electronic 提供面向测试与生产环境的电接触应用方案。

主要特点

• 用于自由电缆端的气动线端子
• 压缩空气驱动，带按钮快速释放
• 通过确认柱（约1 mm）触发接触
• 提供 4 mm、6 mm 或 9 mm 最大线径的版本
• 电气连接采用 Faston 插头

备注
对于接触压接端子等光滑表面，建议使用带华夫圆冠（WK 选项）的版本。WK 版本以选项 "WK" 标示。

技术规格

• 型号系列：LK 25 系列
• 本页示例型号：LK 25-4
• 夹紧直径：4 mm / 6 mm / 9 mm
• 工作方式：压缩空气（气动）
• 接触触发：确认柱约被电缆按下 1 mm
• 接触机构：夹紧柱塞
• 释放方式：按键断开气源并放气以释放接触
• 电气接口：Faston 插头
• 安装：可将端子嵌入塑料块以实现紧凑布局和高绝缘
• 分组：可使用公共阀实现同时释放
• 可选配件：WK 25 华夫圆冠，用于光滑端子
• 典型应用：自动化测试、生产中快速连接自由电缆端
