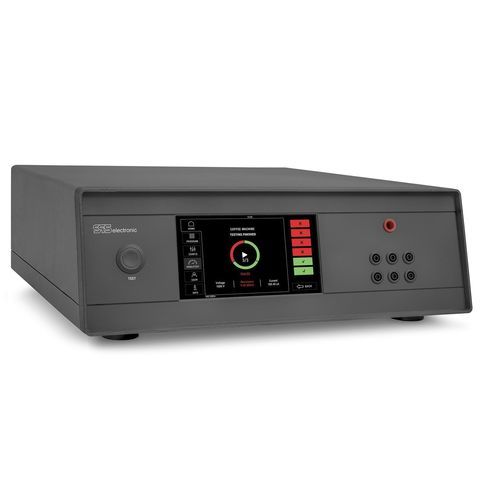

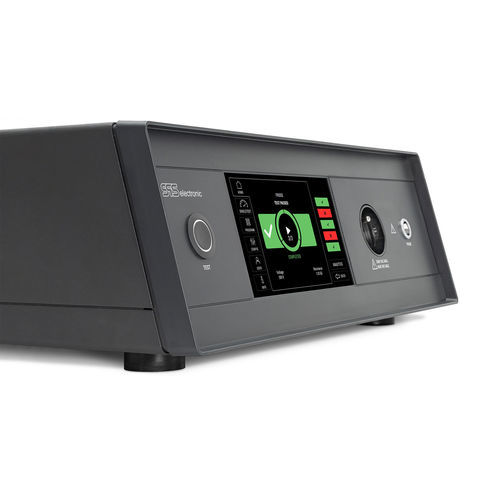

安全测试仪 S 6600H

隔离电阻Hipot接地连续性

概述
S 6600H、S 6600U 与 KT 6680U 为通用安全测试仪，适用于实验室、车间和生产环境中的电气安全测试。S 6600H 与 S 6600U 为台式设备，KT 6680U 为机架插入式模块。

连接与型号

• S 6600H：前面板带有不同国家/地区的电源插座，可直接连接被测设备。
• S 6600U：前面板带有实验室插座与高压插座，便于多种测试接线。
• KT 6680U：插入式机架单元，可集成至现有测试机架或自动化测试系统。

主要测试功能

• 高压（Hipot）测试 AC：100 – 5,500 V，测试电流最高 20 mA。
• 高压（Hipot）测试 DC：100 – 6,000 V，测试电流最高 20 mA。
• 绝缘测量（DC）：测试电压 100 – 6,000 V；页面标注的电阻范围：100 kΩ – 50 GΩ（另有 250 kΩ – 50 GΩ 的提及）。
• 保护导体（接地）测试 AC：1 – 32 A；电阻范围 0 – 6 Ω。
• 电阻测量范围：1 Ω – 1 MΩ。
• 通断判定阈值：< 14 Ω = 短路；> 100 kΩ = 无通断。

典型应用

• 生产线终检与安全性测试（EOL）。
• 电子与电气制造的质量保证。
• 实验室安全校验、维修与保养后的复检。
• 适用于医疗设备、电力电子与电动出行部件的安全测试（不包含功能性测试时）。

详细信息
该系列设备侧重安全相关测量：AC/DC 耐压、绝缘电阻与保护导体测试。高压范围支持 AC 最高至 5,500 V、DC 最高至 6,000 V，测试电流至 20 mA。绝缘测量覆盖极高电阻范围，适用于绝缘性能评估。保护导体测试提供 1 A 到 32 A 的测试电流以验证 PE。具体接线选项取决于所选型号（前面板电源插座、实验室/HV 插座或机架集成）。

技术规格

• 型号：S 6600H（产品系列包括 S 6600U 与 KT 6680U）。
• 高压测试 AC：100 – 5,500 V，测试电流最高 20 mA。
• 高压测试 DC：100 – 6,000 V，测试电流最高 20 mA。
• 绝缘测量（DC）：100 – 6,000 V；电阻范围：100 kΩ – 50 GΩ（另有 250 kΩ – 50 GΩ 的记录）。
• 保护导体测试：1 – 32 A；电阻范围 0 – 6 Ω。
• 电阻测量：1 Ω – 1 MΩ。
• 通断测试：< 14 Ω = 短路；> 100 kΩ = 无通断。
• 电源：宽范围电源，约 90 – 250 V（页面亦提及 90 – 253 V），50/60 Hz。
• 设备变体：带电源插座的台式（S 6600H）；带实验室插座的台式（S 6600U）；机架插入单元（KT 6680U）。
• 典型用途：HV 安全测试、绝缘测量、保护导体/接地测试（实验室、车间、工业环境）。
• 制造商：SPSelectronic。
