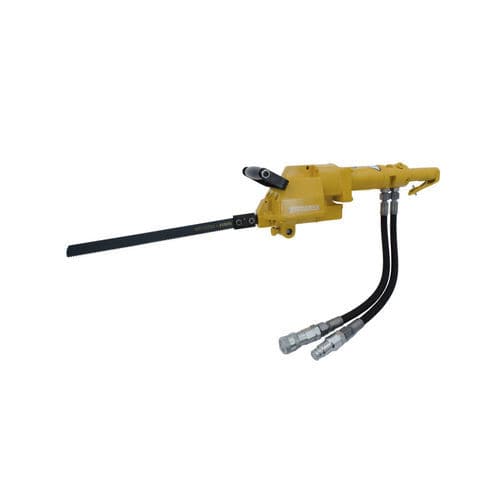

往复锯床 5 1223 0050

用于金属用于钢材用于管道

产品概述
该液压往复锯为开放式液压回路设计，具备针对机器组 I 类别 M2 的 ATEX 认证。适用于切割速度高、工况严苛的环境，典型应用包括地下采矿、管道施工及水下作业。

主要属性

• 动力来源：液压
• 工作压力：90-140 bar
• 阀门类型 / 驱动：手柄阀
• 适用领域：地下采矿
• ATEX：IM2ExhIMbT5

技术参数（表）
订货号：5 1223 0050
ATEX 规格：IM2ExhIMbT5
动力来源：液压
工作压力：90-140 bar
流量：20-50 l/min
驱动：手柄阀
Leistung：2.8
空载行程：330 rpm
行程：60,00 mm
接口：M18x1.5 mm
液压软管接头：Flat-Star A250-OM/OF-1/2"BSP
液压介质：液压油
液压回路型式：开放回路
油液过滤等级：ISO-level of purity 20/18/13
油温：-34 至 +82 °C
油液粘度：>13 centistokes
噪声等级 LpA：<70.0 dB(A)
振动等级：<2.5 m/s²
重量：13.0 kg
应用领域 / 行业：能源与管线施工；金属工业与钢结构；工厂与机械制造；水下作业

配件（概述）
为本往复锯提供多种配件组，包括不同材质与形状的锯条、夹具、弓形导向、加长链、适配器、液压软管及其他维护配件。

• HSS 锯条（多种 TPI、长度、宽度及用途）
• HSS-双金属锯条（用于塑料、铸铁和钢材的多种尺寸）
• HSS-SL 锯条（适用于有色金属和不锈钢）
• "Fast Cut" HSS 与 HSS-SL 锯条（标准及高质量）
• HSS-Bimetal-VP7 锯条（最高质量，适用多种材料）
• 硬质合金齿锯条与 HSS 硬质涂层锯条（用于铸铁、球墨铸铁、混凝土相关应用）
• 管道与型材夹具（多种尺寸，可覆盖数百毫米的管径）
• 弓形导向及带弓形导向的夹具（用于管道的受控切割）
• 加长链（长度 500 mm、1000 mm、2000 mm）
• 夹具、张紧器用快速扳手
• 自动进给夹具（气缸或气压弹簧选项）
• 离心切割适配器
• 液压软管套件及其它液压附件
• 其他配件：安全块（入口压力高达 350 bar，最大 50 l/min）、携带箱、多用途清洁与防护油

关于配件的说明
配件表列出大量订货号、英寸齿数（TPI）、长度、宽度、高度、质量等级及推荐应用材料。锯条选择参考："所需锯条长度 = 最大横截面 + 130 mm"。

特性 / 技术规格

• 订货号：5 1223 0050
• ATEX 规格：IM2ExhIMbT5
• 动力来源：液压
• 工作压力：90-140 bar
• 流量：20-50 l/min
• 驱动：手柄阀
• 功率 (Leistung)：2.8
• 空载行程：330 rpm
• 行程：60,00 mm
• 接口：M18x1.5 mm
• 液压软管接头：Flat-Star A250-OM/OF-1/2"BSP
• 液压介质：液压油
• 液压回路型式：开放回路
• 油液过滤等级：ISO-level of purity 20/18/13
• 油温：-34 至 +82 °C
• 油液粘度：>13 centistokes
• 噪声等级 LpA：<70.0 dB(A)
• 振动等级：<2.5 m/s²
• 重量：13.0 kg
• 应用领域：能源与管线施工；金属工业与钢结构；工厂与机械制造；水下作业
