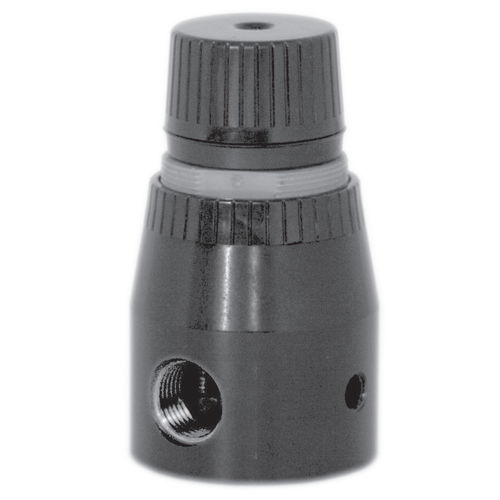

压缩空气压力调节器 IR1M

隔膜活塞单级

国际压缩空气调压器 描述 IR1M 和 IRN1M Monnier 国际压缩空气调压器可为通用气动系统提供精确的压力控制。 主要特点 - 良好的流量特性。 - 良好的调节特性。 - 响应速度快。 - 无流量时关闭紧密。 - 适用于管线、支架或面板安装。 - 内部和外部均经过优质黑色阳极氧化处理。 可选配件 有关以下选项的更多技术信息 请参见第 2 页： - 防拆盖。 - 21 型安装支架。 - 安装环 - 铝质。 - 压力表 在系统压力开启的情况下，当调节旋钮完全逆时针旋转时（无弹簧负载），调压阀提升阀组件处于关闭位置。顺时针旋转调节旋钮，隔膜/活塞向下移动，使流量通过提升阀组件和阀座之间形成的孔口进入。控制膜片/活塞与负载弹簧相抵，感应下游压力。下游压力的增加会导致提升阀组件向上移动，直到弹簧和隔膜/活塞的负荷达到平衡。此时出口压力已经降低。如果下游阀门被打开，压力需求的增加会导致控制膜片/活塞下方的压力降低。在控制弹簧的作用下，提升阀芯组件向下移动，打开阀座区域，使空气满足下游压力需求。
