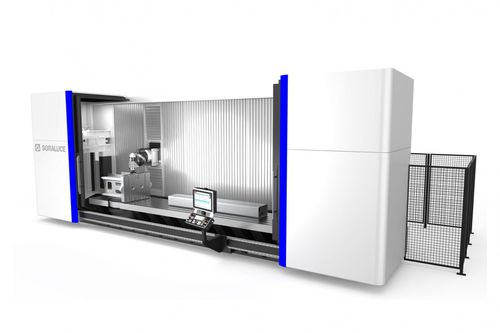

3轴数控铣床 SAD通用固定台式立柱移动式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 固定台式, 立柱移动式
- 工具数量
- 24工具, 40工具
- 其他特性
- 高速, 高性能, 直接传动, 可自动更换工具
- X轴
4,000 mm, 5,000 mm, 6,000 mm
(157.48 in, 196.85 in, 236.22 in)- Y轴
1,200 mm
(47.24 in)- Z轴
1,500 mm
(59.06 in)- 转速
6,000 rpm, 7,000 rpm
(37,699 rad.min-1, 43,982 rad.min-1)- 输出功率
32 kW
(43.51 hp)- X轴进给速度
35,000 mm/min
(22.97 in/s)- Y轴进给速度
35,000 mm/min
(22.97 in/s)- Z轴进给速度
35,000 mm/min
(22.97 in/s)- 最大台面负荷
4,000 kg
(8,818 lb)
产品介绍
通过水冷和实时热补偿实现最佳几何稳定性。
满足您需求的解决方案：主轴转速更高的新型铣头，可轻松集成车铣工作台（旋转车铣工作台尺寸：直径 1000 毫米/最大回转直径：直径 1500 毫米）。
即装即用：减少车间占地面积。地基成本低。易于运输和安装。
符合人体工程学，易于维护。
技术数据
可用于
垂直和对角衔接的自动分度。
自动换头。
内部/外部冷却系统
适用于任何类型的锥度和拉钉。
不同的夹紧力适用于不同的工具。
适合安装不同的附件。
32 / 43 / 46 / 55 千瓦
2.5° x 2.5° / 1° x 2.5° / 0.001° x 0.001°
4000 / 5000 / 6000 / 7000 min-1
其紧凑型设计专为配备直列电机的机器而设计。它允许同时定位两个头部铰接，从而减少了非生产时间。
具有反向加工能力：
最高可达 -45º
无需额外设置
缩短循环时间
更好的加工质量
最少的操作
充分利用机器行程
无需额外的工件支撑夹具
靠近工作台主轴，可进行正面和侧面铣削
37 / 43 千瓦
1º x 1º
4000 min-1
---
