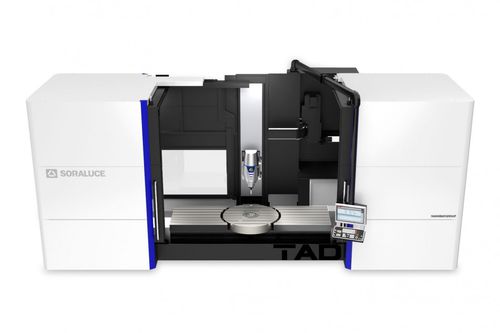

3轴数控铣床 TAD通用台面固定式旋转台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 台面固定式, 旋转台式
- 工具数量
- 40工具, 60工具
- 相关功能
- 切割
- 其他特性
- 高速, 高性能, 紧凑型, 大功率, 直接传动, 大功率, 可自动更换工具
- X轴
2,500 mm, 3,500 mm
(98.43 in, 137.8 in)- Y轴
1,200 mm
(47.24 in)- Z轴
1,500 mm
(59.06 in)- 转速
6,000 rpm, 7,000 rpm
(37,699 rad.min-1, 43,982 rad.min-1)- 输出功率
32 kW
(43.51 hp)- X轴进给速度
30,000 mm/min
(19.69 in/s)- Y轴进给速度
35,000 mm/min
(22.97 in/s)- Z轴进给速度
35,000 mm/min
(22.97 in/s)- 最大台面负荷
7,000 kg, 9,250 kg
(15,432 lb, 20,393 lb)
产品介绍
它不仅仅是一台加工中心，还能提供更高的加工量、功率、扭矩和切削能力。
久经考验的优质组件：高性能 7000 转/分机头、直驱直列电机和强大的软件。
通过水基冷却和实时热补偿实现最佳几何稳定性。
满足您需求的解决方案：主轴转速更高的新型铣头，可轻松集成车铣工作台。
符合人体工程学，易于维护。
技术数据
可用于
垂直和对角衔接的自动分度。
自动更换工具。
自动更换机头
内部/外部冷却系统
适用于任何类型的锥度和拉钉。
不同的夹紧力适用于不同的工具。
适合安装不同的附件。
32 / 43 / 46 / 55 千瓦
2.5° x 2.5° / 1° x 2.5° / 0.001° x 0.001°
4000 / 5000 / 6000 / 7000 min-1
采用正交布局的单平面或双平面分度
可在连续旋转和锁定铰接的情况下进行切割
25 ÷ 74 千瓦
15000 ÷ 24000 min-1
60 ÷ 300 牛米
其紧凑型设计专为配备直列电机的机器而设计。它可以同时定位两个头部铰接，减少非生产时间。
具有反向加工能力：
最高可达 -45º
无需额外设置
缩短循环时间
更好的加工质量
最少的操作
充分利用机器行程
无需额外的工件支撑夹具
靠近工作台主轴，可进行正面和侧面铣削
37 / 43 千瓦
1º x 1º
4000 min-1
---
