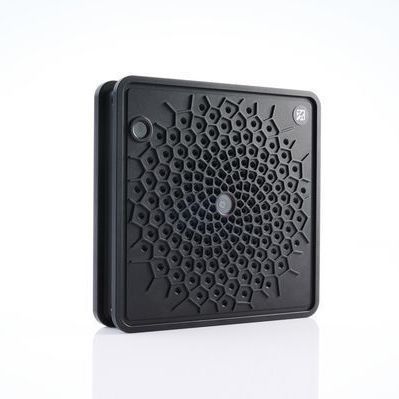

部分卸载定位声音传感器 SONASCREEN®

泄漏检测机器监控预见性维护

产品概述
SONASCREEN® Sensor 是一款紧凑型高性能传感器，适用于固定与移动监测系统的集成。配备176个麦克风、集成热成像相机和强大API，能够实时定位声源并支持定制应用的无缝集成。

主要优势

• 176个麦克风，采样率200 kHz，可捕捉极弱声学信号并实现精准定位
• 频率范围宽达100 kHz，可检测超出典型工业噪声的声源
• 支持独立运行并在设备上本地存储测量数据
• 防护等级 IP20 或 IP65，适用于严苛工业环境
• 边缘计算支持自主测量，包括数据存储和 SFTP 访问
• 预设运行模式，便于上手使用
• 强大的 API 便于集成至定制软件与自动化系统
• 适用于泄漏定位、电气检测、密封性检测与生物声学
• 针对移动检测与监测应用进行了优化

应用

• 泄漏查找与评估
• 电气检测 / 局部放电检测
• 密封性测试
• 设备诊断 / 轴承检测 / 润滑监测
• 生物声学及其他受控环境监测

设备模式

• EASY – 简化模式，功能精简，操作更便捷
• PRO – 专家模式，功能扩展，测量参数可自由配置
• LEAKAGE – 泄漏检测优化模式，包含实时损失显示
• PARTIAL DISCHARGE – 局放检测优化模式，包含实时 PRPD 显示

软件（示例）

• LeakReport – 用于生成报告的 PC 软件，包含位置描述、损失估算与维修状态
• PDReport – 用于生成报告的 PC 软件，包含故障评估与维修状态

技术参数（摘录，表格形式以换行显示）
常规
防护等级：IP20 或 IP65
尺寸：IP20：14 x 14 x 3.2 cm (5.5” × 5.5” × 1.3”) / IP65：14 x 14 x 5.2 cm (5.5” × 5.5” × 2.0”)
重量：IP20：0.7 kg (1.5 lb) / IP65：1.1 kg (2.4 lb)
部署方式：机器人/无人机或固定安装
安装点：外壳周围 M5 螺纹
工作温度：15 °C 至 50 °C (59 °F 至 122 °F)
存储温度：-30 °C 至 60 °C (-22 °F 至 140 °F)

光学相机
类型：数字
分辨率：1280 x 800 px，40 fps
视场角：74° x 51° (水平 x 垂直)
快门：全局快门

热像相机
传感器技术：未冷却微测辐射计（microbolometer）
光谱范围：长波红外，8 μm 至 14 μm
分辨率：160 x 120 逐行采样
帧率：8.7 fps
灵敏度：<50 mK (0.050 °C)
温度补偿：自动
测量范围与精度：-10° 至 +140°C 时 ±5°C 或 5%；-10° 至 +400°C 时 ±10°C 或 10%（以较大者为准）
视场角：57° x 44° (水平 x 垂直)
温度单位：开尔文、摄氏度、华氏度

内置计算单元
内部存储：1 TB M.2 SSD
操作系统：Linux

电源
输入：9 至 24 V 或 PoE，最小 20 W

传感器
麦克风：176 个数字 MEMS 麦克风
频率范围：最高 100 kHz
采样率：200 kHz
声压：最大 120 dB
分辨率：24 位
波束形成刷新率：100 fps

API（数据流与功能）
数据流：视频相机、声学图、热成像、频谱、监听点音频、所有麦克风的声压级、所有麦克风的时域数据（原始信号）
功能：创建/编辑测量模式/配置文件；设置测量距离；设置最小/最大频率；设置声学缩放模式和动态范围；启用/禁用触发器；配置触发参数；下载/上传文件；重启设备

接口
USB‑B 3.0（数据传输）
以太网（数据传输与 PoE）
