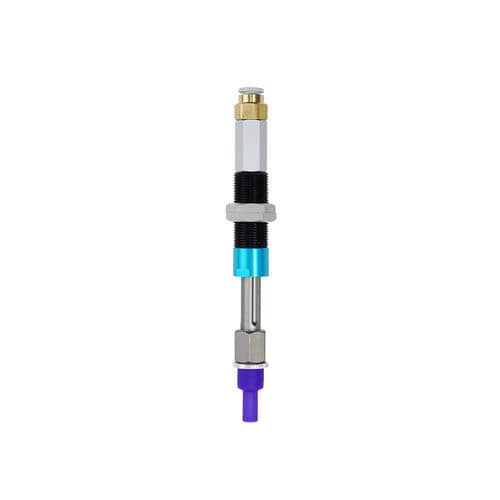

柔性支架夹 ISC-SC6-P6E
用于零件加工用于工具用于测量仪器

柔性支架夹
柔性支架夹
柔性支架夹
柔性支架夹
柔性支架夹
柔性支架夹
柔性支架夹
添加到我的收藏夹
添加到产品对比表


产品规格型号

应用
用于零件加工, 用于工具, 用于测量仪器
材料
金属, 塑料
其他特性
杆式, 安全, 内夹, 气动, 柔性

产品介绍

ISC 气囊式内撑夹具是模仿河豚自卫形态而仿生设计的一种创新型柔性夹具。通过向柔性气囊内充入带有一定压⼒的空气,实现膨胀并完成内撑式抓取。由于输入的气压可以精确控制,故可以控制夹具对工件施加的夹持⼒,不易损伤工件。 性能参数 型号 ISC-SC6-P6E 气囊模块总高度H 30.5 接触面直径D 6 结构件直径A 14 工作直径距离底面高度B 6 有效接触面高度C 12 气囊模块工作高度E 22.5 总长N E+105 使用气压范围/kPa 0-120 极限膨胀外径/mm 7.6 极限负载/g 170 夹具自重/g 36 使用⾦属杆型号 VFNT 1421-G18 安装孔位大小/mm 14.5

PDF产品目录

* 显示价格为参考价,此价格不含税、不含运费、不含关税,也不包含因安装或投入使用所产生的其他额外费用。参考价格可能因国家、原材料价格和汇率的不同而产生变化。
