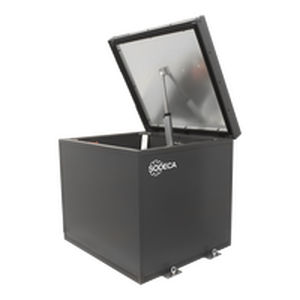

轴向风机 HATCH/HP/IE5外屋顶排气230 Vac
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 轴向
- 安装类型
- 外屋顶
- 功能
- 排气
- 电源电压
- 230 Vac, 400 VAC, 690 V
- 材料
- 电镀钢
- 应用
- 工业
- 其他特性
- IP55, 密封
- 空气流量
最多: 76,155 m³/h
(2,689,388.444 ft³/h)最少: 7,030 m³/h
(248,262.107 ft³/h)- 转速
1,495 rpm, 2,985 rpm, 2,990 rpm
(9,393 rad.min-1, 18,755 rad.min-1, 18,787 rad.min-1)- 声级
最多: 72 dB
最少: 58 dB
产品介绍
概要
带电动开启的屋面动态排烟风机，具有高热效率外壳和IE5 F400超高效电机。
总体说明
具有高热性能的动态排烟口，完全气密、封闭，带热桥断隔和电动开启。配备用于火灾时烟气排放的屋面排风机（400 ºC/2h）和超高效IE5电机。
外壳
开启系统
风机
电机
表面处理
可选项
参数 / 技术规格
带电动开启的屋面动态排烟风机，具有高热效率外壳和IE5 F400超高效电机。
总体说明
具有高热性能的动态排烟口，完全气密、封闭，带热桥断隔和电动开启。配备用于火灾时烟气排放的屋面排风机（400 ºC/2h）和超高效IE5电机。
外壳
- 结构完全消除热桥。
- 侧板为60 mm厚的冷藏夹芯板，由内外两层预涂钢板和高密度聚氨酯（PUR）芯材组成。
- 60 mm厚的罩板填充高密度聚氨酯（PUR），由镀锌钢板制成，外表面涂层。
- 用于在屋面上正确、便捷安装的适配套筒（或裙边）。
- 气密性 CLASS 4 (UNE-EN 12207)。
- 抗雨淋密封性能 CLASS E 1350 (UNE-EN 12208)。
- 抗高风荷载能力。
- 组件热阻小于 0.39 W/m²·K。
- 根据 UNE-EN ISO 10140-2 的空气声隔声值：Rw = 32 (-2;-4) dB。
开启系统
- 电动开启臂，配备 IP65 封装机构。
- 供电电压 230 V AC 50/60 Hz（可按需提供 24 V DC 电动开启臂）。
- 系统加固并保证超过 20,000 次循环。
- 开闭两位的限位开关。
- 雪载 SL 1000。
- 由控制系统（火灾控制盘、烟雾探测器）外部信号自动开启。控制系统不包括在内。
风机
- 结构极其坚固，能承受恶劣气候变化。
- 用于执行器和风机断电的维护开关，带辅助触点。
- 按照 EN 12101-3 标准认证，证书编号：2797 CPR 840443 (F400)。
- 采用涂有聚酯树脂防腐处理的钢板管状外壳。
- 可调铸铝叶轮。
- 带 EMC 保护的屏蔽电源线。
电机
- H级电机用于连续 S1 工作和应急 S2 使用，带滚珠轴承和 IP55 防护。
- IE5 效率电机。
- 三相 230/400 V 50 Hz（≤3 kW）和 400/690 V 50 Hz（>3 kW）。
- 最大输送空气温度：S1 工作 -25 ºC 至 +40 ºC 连续（适用于高温环境可达 +50 ºC）。S2 应急 400 ºC/2h。
- 电机可通过变频器调节，即使在应急情况下亦可。
表面处理
- 防腐罩板为镀锌钢板，涂装为 RAL 7016M。
- 铝型材 RAL 7016M。
- 侧板 RAL 7016M。
可选项
- 24 V DC 供电的电动开启臂。
- 外部可按 RAL 色卡定制任意颜色涂层。
- 定制表面处理。
参数 / 技术规格
- 型号：HATCH/HP/IE5。
- EN 12101-3 F400 认证（证书编号 2797 CPR 840443）。
- 外壳：热桥断隔与气密封闭结构。
- 侧板：60 mm 夹芯板，PUR 高密度芯材。
- 罩板：60 mm PUR 填充，镀锌并涂层。
- 气密性：CLASS 4 (UNE-EN 12207)。
- 防水性：CLASS E 1350 (UNE-EN 12208)。li>
- 热阻：组件 < 0.39 W/m²·K。
- 声学隔离：Rw = 32 (-2;-4) dB (UNE-EN ISO 10140-2)。
- 开启机构：电动臂、IP65 封装机构、>20,000 次循环、限位开关、雪载 SL 1000。
- 标准开启供电：230 V AC 50/60 Hz（可选 24 V DC）。
- 电机：H 级、IP55、滚珠轴承、IE5 效率。
- 电机电压：230/400 V 50 Hz（≤3 kW）；400/690 V 50 Hz（>3 kW）。
- 工作温度 S1：-25 ºC 至 +40 ºC（适用于最高 +50 ºC）。S2 应急：400 ºC/2h。
- 电机调节：兼容变频器，包括应急。
- 风机：涂聚酯树脂的防腐钢板筒状外壳；铸铝可调叶轮；带 EMC 保护的屏蔽电缆。
- 标准表面 RAL 7016M；可选涂装和定制表面处理。
