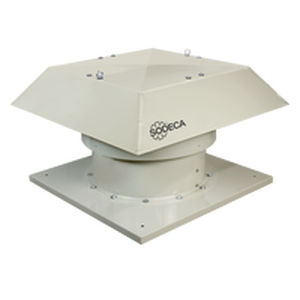

提取器 HTMF/IE5

摘要
多功能屋顶排烟器，F400（400 ºC/2h）认证，配备超高效IE5电机，适用于工业建筑及类似设施的排烟以及火灾风险区域运行。

风机

• 喷漆镀锌钢板支撑底座。
• 可调角度铸铝叶轮。
• 符合 UNE-EN ISO 12499 的接触保护网格。
• 喷漆镀锌钢板帽体，自然排风出口设计。
• 按 EN 12101-3 批准，认证编号：2797 CPR 840443（F400）。

电机

• H级电机，适用于连续运行（S1）和应急运行（S2），配备滚珠轴承，防护等级 IP55，单速。
• IE5 超高效率电机。
• 三相 230/400 V 50 Hz（≤3 kW）及 400/690 V 50 Hz（>3 kW）。
• 允许输送空气的最高温度：S1 服务 -25 ºC 至 +40 ºC（连续）；在高温气候下可达 50 ºC。S2 服务 400 ºC/2h（应急）。

表面处理

• 经无磷纳米技术除油处理后，采用聚酯树脂在 190 ºC 下聚合的防腐涂层。

应用

• 用于屋顶排烟，适合安装在工业厂房、仓库及类似设施，并可在火灾风险气氛中浸入运行。

技术参数 / 规格

• 产品类型：用于排烟的多功能屋顶排风器。
• 型号：HTMF/IE5
• 温度等级：F400（400 ºC/2h），符合 EN 12101-3 认证。
• 电机效率等级：IE5。
• 电机防护：IP55，滚珠轴承，H级绝缘。
• 速度：单速。
• 供电电压：230/400 V 50 Hz（≤3 kW）；400/690 V 50 Hz（>3 kW）。
• 工作温度范围：S1 -25 ºC 至 +40 ºC（连续）；高温气候可达 50 ºC。S2 400 ºC/2h（应急）。
• 结构材料：喷漆镀锌钢板底座和帽体；铸铝叶轮。
• 防护措施：符合 UNE-EN ISO 12499 的接触防护网格。
• 表面处理：无磷纳米技术除油后，聚酯树脂于 190 ºC 下聚合处理。
• 认证编号：2797 CPR 840443（F400）。
• 预期用途：工业建筑及类似设施的排烟。
• 页面内部参考代码：1000001330。
