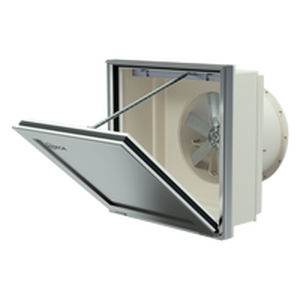

轴向风机 THT/WALL/IE5壁挂排气230 Vac
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 轴向
- 安装类型
- 壁挂
- 功能
- 排气
- 电源电压
- 230 Vac
- 传动装置
- 无电机
- 材料
- 铝制
- 应用
- 工业
- 空气流量
最多: 117,450 m³/h
(4,147,707.606 ft³/h)最少: 7,030 m³/h
(248,262.107 ft³/h)- 转速
1,495 rpm, 2,985 rpm, 2,990 rpm
(9,393 rad.min-1, 18,755 rad.min-1, 18,787 rad.min-1)
产品介绍
产品概述
壁装动态排风器，配备电动开启舱门和超高效IE5电机，可选接入排风管道。专为火灾时快速有效地排出烟雾和有毒气体而设计，适用于工业厂房、商业设施及其他建筑，也可用于环境通风。
风机
挤压铝舱门
电机
执行器
舱门表面处理
可选项
特性 / 技术规格
壁装动态排风器，配备电动开启舱门和超高效IE5电机，可选接入排风管道。专为火灾时快速有效地排出烟雾和有毒气体而设计，适用于工业厂房、商业设施及其他建筑，也可用于环境通风。
风机
- 螺旋状外壳支撑与固定法兰，便于墙体锚固和安装。
- 按 EN 12101-3 认证，证书编号：2797 CPR 840443（F400）。
- 带聚酯树脂防腐处理的钢板管状外壳。
- 可变角度铸铝叶轮。
- 带电磁兼容（EMC）保护的屏蔽电源线。
- 空气流向为从电机至叶轮。
挤压铝舱门
- 结构极其坚固，可承受严酷的气候变化。
- 设计确保防水密封性。
- 带热桥断开的铝型材。
- 中板和结构配备高性能保温层。
- 舱门组件热阻 < 0.89 W/m²·K。
- 开闭两位均设有位置指示。
- 上开和下开安装版本可选。
- 手动开启系统。
- 依据 UNE-EN ISO 10140-2 的空气声隔声值：Rw = 27 (0;-2) dB。
电机
- H级电机，适用于连续运行（S1）和应急运行（S2），滚珠轴承，IP55 防护，单速。
- IE5 高效率电机。
- 三相 230/400 V 50 Hz（≤ 3 kW）和 400/690 V 50 Hz（> 3 kW）。
- 被输送空气的最高温度：S1 连续 -25 ºC 至 +40 ºC（在高温环境下亦可适用于最高 +50 ºC）；S2 应急 400 ºC/2h。
执行器
- 可靠性超过 20,000 次双循环。
- 供电电压 230 V AC 50/60 Hz（可按需提供 24 V DC 执行器）。
- 工作温度：-25 ºC 至 +60 ºC。
- 舱门关闭时具备前缘保护。
- 闭合位置由电子限位开关调节停止。
舱门表面处理
- 挤压铝材防腐处理。
- 标准颜色 RAL 7024M；可按需提供其他 RAL 颜色。
可选项
- 24 V DC 供电的执行器。
特性 / 技术规格
- 型号：THT/WALL/IE5
- 认证：EN 12101-3（F400），证书编号 2797 CPR 840443
- 电机效率：IE5
- 电机等级：H；防护等级 IP55；滚珠轴承；单速
- 电压选项：230/400 V 50 Hz（≤ 3 kW）；400/690 V 50 Hz（> 3 kW）
- 工作温度：S1 连续 -25 ºC 至 +40 ºC（在高温气候可达 +50 ºC）；S2 应急 400 ºC/2h
- 执行器可靠性：> 20,000 次双循环；供电 230 V AC 50/60 Hz（24 V DC 可选）；工作温度 -25 ºC 至 +60 ºC
- 舱门组件热阻：< 0.89 W/m²·K
- 隔声性能（UNE-EN ISO 10140-2）：Rw = 27 (0;-2) dB
- 外壳：经聚酯树脂防腐处理的钢板管状外壳
- 叶轮：可变角度铸铝
- 特点：电动舱门、防水设计、型材热桥断开、位置指示、手动开启、可选管道连接
- 典型应用：排烟、有毒气体排放、工业和商业通风
