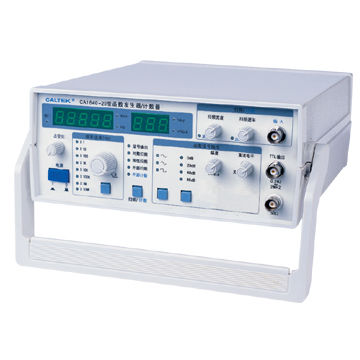

函数发生器 CA1640-20

CA1640-20在0.2 Hz到20 MHz的一个感人地宽频率范围被设计经营。 它装备以能力处理不同的信号波形例如正方形、正弦、三角和脉冲。 它有50 Ω产品阻抗。 它引起包括范围的变化的产品电压1mVp-p对10Vp-p在50 Ω， 1mVp-p对20Vp-p在1M Ω， 50Vp-p和1Ap-p。 产品在详尽的方式下引起并且单频方式。 设备提供对称20%到80%并且合并DC偏移值在-5V范围内对+5V。 而TTL信号波形是脉冲类型信号波形， TTL产品阻抗是600 Ω。 TTL产品是“0” <0.8V和“1” >+3V。 单位是大小的265x215x90 mm。 它有一个标定功率的30 W和额定的电压110 V在60 Hz。 它的操作温度范围是0对40oC。 频率计数器促进极低的波动率的0.5%，也许上升至1.5%以某些频率。 波形失真率是90%正弦波的。 它少于5%在矩形波的10 kHz和5Vp-p。 矩形波的日出时间是少于17 nS。 达到的作用产品是1Vp-p对10Vp-p在与10%精度的0dB; 对1Vp-p的0.1Vp-p在20 dB，与10%精度; 对100mVp-p的对10mVp-p的10mVp-p在40 dB，与精度的10%和1mVp-p在60 dB，与10%精度。
