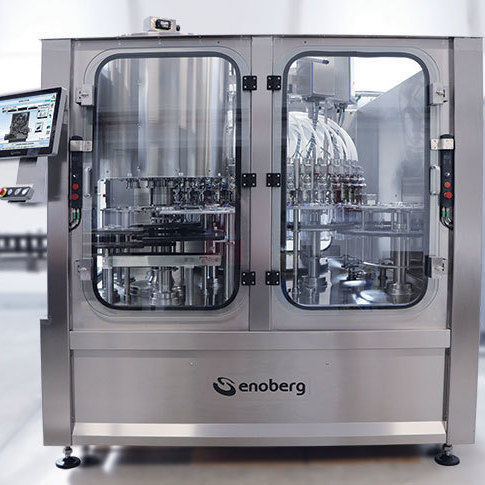

自动灌装机 HEVFe

PET塑料瓶饮料液体

产品概述
HEVFe 系列为电子容积灌装系统按照 HYPER CLEAN 标准设计适用于将平型产品灌装入 PET 瓶。设备模块化、紧凑针对卫生、易清洗与易维护而构建。

主要特点

• 每个灌装阀配备高精度流量计
• 简化灌装阀密封件减少支持双阶段慢快灌装
• 灌装过程中阀门与瓶体不接触neck handling
• 阀端可互换以适配多种产品
• 设计有助于降低维护时间与成本

基础版本 - 标配

• 18" HMI具配方管理功能
• 可通过 HMI 直接设置换型参数
• 瓶导向装置免工具快速换型
• 手动假瓶用于接触件清洗/消毒自动定位可选
• 产品泵在灌装过程中维持恒压
• 紧凑全焊接机架节省占地并降低运输体积

版本与组合
提供多种尺寸与配置灌装/旋盖、冲洗/灌装/旋盖或 ECOBLOC® 配置其中 ENOBERG 灌装‑旋盖模块与 SMI 吹瓶机整合。

生产范围
产品 | 产能 (bph) | 参考
平装水 | 1,000 – 55,000 | 0.5 L
醋 | 1,000 – 46,000 | 1 L
果汁 | 1,000 – 50,000 | 0.5 L
洗涤剂 | 1,000 – 48,000 | 0.75 L

其它数据
瓶体容量0.2–12 L (HC)
生产速度1,000–55,000 bph
灌装阀数量9–96
适用瓶盖塑料旋盖、压入盖
适用瓶径44–125 mm215 mm HC
适用瓶高160–340 mm
瓶体搬运Neck Handling颈部抓取灌装时无阀门接触
操作面板18" 触摸屏 HMI

运行

• 1. 进料输送PET 瓶通过气动输送进入设备气动闸板调节至第一星轮的供瓶。
• 2. 转移进料 - 清洗旋转星轮以颈部夹持将瓶子传送至清洗转盘。
• 3. 清洗橡胶夹具翻转瓶子使瓶口对准清洗喷嘴根据产品喷出水或空气每个转盘具“无瓶不喷”检测。
• 4. 转移清洗 – 灌装通过颈部夹持的星轮将瓶子移至灌装转盘。
• 5. 灌装夹具将瓶颈定位在阀下灌装过程中阀门与瓶体不接触。产品由外置罐经泵送至阀门。导电性产品采用磁性流量计EVF非导电性采用科里奥利质量计EMF每阀配流量计在到达设定值时停止各工位具“no bottle‑no fill”保护。
• 6. 转移灌装 – 旋盖灌装后经星轮传送至旋盖转盘。
• 7. 旋盖盖子由 pick‑and‑place 星轮供给旋盖头按盖型采用旋转或压入方式具“no bottle‑no cap”安全。
• 8. 出料输送完成的瓶子由带自动高度调节的气动输送带排出机台。

技术参数

• 优势模块化结构可定制紧凑灌装模块最小化星轮数量便于维护与清洁卫生化设计降低污染风险。
• 标准配置钢化玻璃防护接液件 AISI 31618" HMI预置配方快速换型部件每阀附近安装流量计易维护 AISI 316 灌装阀电子灌装系统自动 CIP 周期。
• 可选项上部防护罩层流装置以在工作区产生正压灌装期间从阀体吹出无菌空气自动定位假瓶。
• 规格系列/型号HEVFe瓶体范围0.2–12 L (HC)产能1,000–55,000 bph灌装阀9–96操作面板18" HMI灌装技术EVF磁性或 EMFCoriolis。
