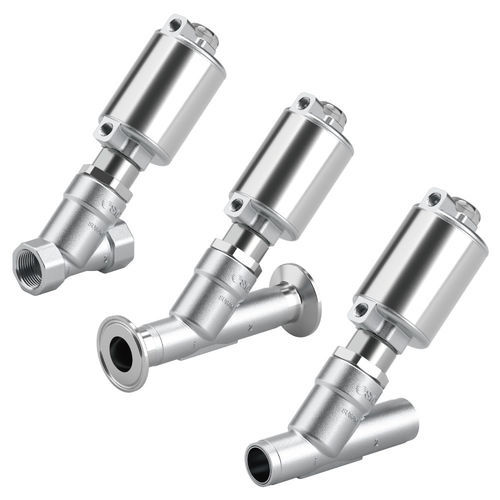

气动阀门 JSB气动操控式用于水用于空气
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动, 气动操控式
- 介质
- 用于水, 用于空气, 用于蒸汽
- 主体材料
- 螺纹, 斜座阀, 焊接
- 材质
- 不锈钢
- 其他特性
- 对接焊缝端部, 螺纹连接, 卡箍连接
- 通径
最少: 10 mm
(0.394 in)最多: 50 mm
(1.969 in)- 压力
最少: 1 MPa
最多: 1.6 MPa
产品介绍
产品概述
特点
连接类型 / 产品类型
主要优点
应用
规格 / 技术参数
- 提供符合 ATEX 的 55-JSB 系列变体
- 新增连接选项：卡箍（clamp）和对焊类型
- 角座结构降低压损
- 长寿命：1,000 万次循环（空气/水）、300 万次循环（蒸汽）
- 大流量：内部流道优化（Cv ≈ 2.5× 于传统设计）
- 紧凑安装高度：166 mm（接口尺寸 1 in）
- 整体不锈钢结构（相当于 316L）
- 适用介质：空气、水、蒸汽
特点
- 角座结构带来低压损
- 低泄漏性能
- 高 Cv 值与大通量
- 循环寿命验证的耐久性
- 模块化设计 — 零件可更换，便于维护
连接类型 / 产品类型
- 螺纹（标准：RcM、NPT、G）— 公称尺寸：3/8、1/2、3/4、1、1-1/4、1-1/2、2 — Cv：5.0、8.0、16.0、29.1、41.3、59.5、87.5
- 对焊（B1）（标准：DIN EN ISO 1127 / ISO 4200 / DIN 11866 B）— 公称通径：DN10、DN15、DN20、DN25、DN32、DN40、DN50 — Cv：5.1、8.4、17.5、31.2、43.0、60.6、88.5
- 对焊（B2）（标准：ASME BPE / DIN 11866 C）— 公称尺寸：1/2、3/4、1、1-1/2、2、2-1/2 — Cv：2.8、7.0、16.2、41.2、60.8、88.5
- 卡箍（C1）（标准：DIN 32676-B）— 公称通径：DN10、DN15、DN20、DN25、DN32、DN40、DN50 — Cv：5.1、8.4、17.5、31.2、43.0、60.6、88.5
- 卡箍（C2）（标准：ASME BPE）— 公称尺寸：1/2、3/4、1、1-1/2、2 — Cv：2.8、7.0、16.2、41.2、60.8
主要优点
- 角座结构减少压损，较传统阀门实现更高流量
- 优化内部流道，可显著提高 Cv（约 2.5×）
- 不锈钢阀体（相当于 316L），适用于空气、水和蒸汽
- 循环寿命测试验证的高耐久性（空气/水 1000 万次；蒸汽 300 万次）
- 多种连接标准，便于在工艺管路中集成
- 可替换部件设计，便于维护
应用
- 压缩空气、工艺用水及蒸汽系统的流体控制
- 适用于要求低压降、高流量能力和长寿命的场合
规格 / 技术参数
- 系列：JSB（角座阀，气动）
- 阀体材料：不锈钢，相当于 316L（整体不锈钢结构）
- 适用介质：空气、水、蒸汽
- 寿命：1,000 万次循环（空气/水）、300 万次循环（蒸汽）
- 安装高度（示例）：166 mm（接口尺寸 1 in）
- Cv 提升：相对于传统阀门约 2.5×
- 连接选项与标准：螺纹（RcM/NPT/G）、对焊（DIN EN ISO 1127 / ISO 4200 / DIN 11866 B；ASME BPE / DIN 11866 C）、卡箍（DIN 32676-B / ASME BPE）
- 公称通径：DN10–DN50（公制）及英制尺寸（3/8–2 in，视连接类型而定）
- Cv 值范围：详见上述各连接类型条目
- ATEX：55-JSB 系列提供 ATEX 合规版本
- 维护：模块化、可更换部件便于检修
