系列双电源自动切换控制器是一种具有可编程功能、自动化测量、LCD显示、数字通讯为一体的两路电源切换模块。它集数字化、智能化、网络化于一身,测量及控制过程实现自动化,减少了人为操作失误,是双路电源切换的理想产品。

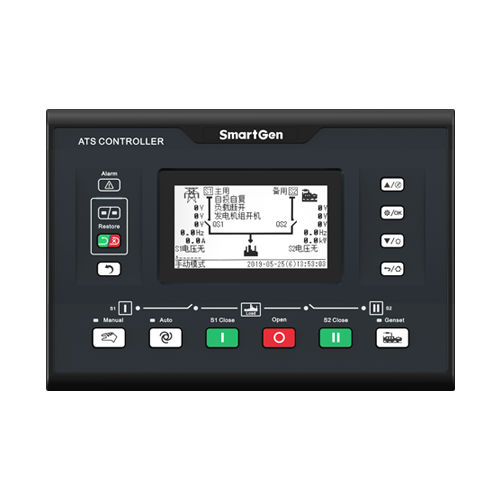

HAT820系列双电源自动切换控制器由微处理器为核心构成,可精确地检测两路三相电压,对出现的电压异常(过压、欠压、过频、欠频、缺相、逆相序)做出准确的判断并输出无源控制开关量。其结构紧凑、电路先进、接线简单、可靠性高,可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业的电气自动控制系统。
性能和特点
系统类型可设置为市电-发电,发电-市电、市电-市电、发电-发电。
单色4.3寸大屏LCD液晶显示,240x128像素,白色背光,多种语言(简体中文、英文、其它)显示,其它语言默认为繁体中文,轻触按钮操作;
采集并显示两路三相电压、频率、相序;
采集并显示负载有功功率、无功功率、视在功率、功率因数及电流;
具有S1/S2独立过流警告或跳闸报警功能;
具有非重要负载NEL跳闸功能;
具有S1/S2累计有功电能、累计无功电能、累计合闸次数、累计自动转换次数、市电停电转换 次数显示;
具有当前持续供电时间及S1/S2累计供电时间、累计自动转换运行时间显示;
对于储能式开关,可等待开关PF(合闸准备就绪)信号有效后再合闸;
具有过压、欠压、过频、欠频、过流、缺相、逆相序功能;
设有自动/手动状态切换,在手动方式下,可人工控制开关合分闸;
