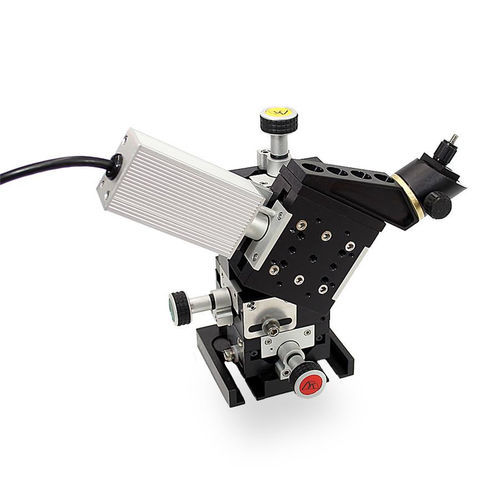

电动微型机械手 MX1641

3轴

MX1641系列交叉滚子微操纵器非常适合入门级研究和培训课程使用。导螺杆通过弹簧加载到一个坚固的止动装置上，以确保无漂移操作。MX1641采用40TPI螺杆驱动定位，实现X、Y和Z轴的平滑交叉滚子运动。探针轴可以调整到0°到180°的所需接近角度，并结合7600系列电动平台，实现0.2µm的分辨率。MX1641可以与e系列和MC2010控制器一起使用，通过控制器和电机编码器之间的闭环接口驱动7600平台。闭环连接分别确保0.2µm和0.1µm的分辨率。编码器耦合还允许使用DR1000数字读数器，以满足重复或相对定位要求。所有电缆均经过屏蔽，以确保在敏感的电生理实验中无噪音操作。高速版本可根据要求提供。

产品特点

• 第4轴1.7毫米/秒快速定位
• 3个手动轴上的40节距调整
• 电动探针轴上的线性接近
• 可固定直径为3至10毫米的安装杆。

性能规格

• 最大负载：2磅
• 每轴行程：0.80英寸[20毫米]

最小可控运动

• 手动粗调：5µm
• 电动第4轴：0.1µm
• 反冲：< 5µm
• 点对点精度：± 2µm

*最小可控运动*: 基于调节螺钉旋转1°

特性 / 技术规格

• 4轴微操纵器：3轴手动驱动，1轴直流伺服电机
• 每轴行程20毫米
• 0.2µm电动分辨率
• 兼容e系列和MC2010控制器
• 高精度的闭环接口
• 屏蔽电缆以确保无噪音操作
• 高速版本可根据要求提供
