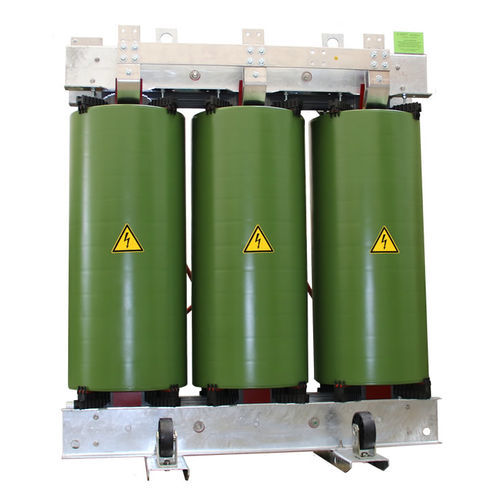

配电变压器 Class 12 ECE Series

树脂浇注中电压落地式

SIRMET ELETTRICA建造、维修和改造中压和低压环氧树脂变压器，范围从160KVA到10MVA，最大工作电压为36KV。 磁路是用硅层与低损耗的定向晶体以45°编织制成的，以尽量减少噪音水平。铁芯紧固系统的尺寸可以承受短路时绕组的电动应力。低压绕组通常由铝或铜板制成，用F或H级材料绝缘。 它们受到H级高胶结清漆的保护，一旦在烘箱中干燥，就会形成一个高度紧凑的质量，可以抵抗径向短路应力，以获得更低的额外损失百分比。由于采用了单板导体，轴向应力非常低。 中压线圈由铝线或铜线制成，或用交织的聚酯薄膜绝缘的电线。铝的热膨胀系数与树脂的热膨胀系数相近，使结构能够对频繁的负载变化引起的温度变化作出均匀的反应，从而避免了危险的应力，使变压器长期受损。中压绕组的不同辊子被排成一排并相互串联，从而形成一个相位线圈，随后进行测试，以检查绝缘和没有局部放电，符合CEI 14-8。这样得到的线圈被装入环氧树脂中，并在高压釜中与计算机嵌入系统混合。
