气动千斤顶消声器 SEB series

空气压缩空气用于自动化设备

型号说明

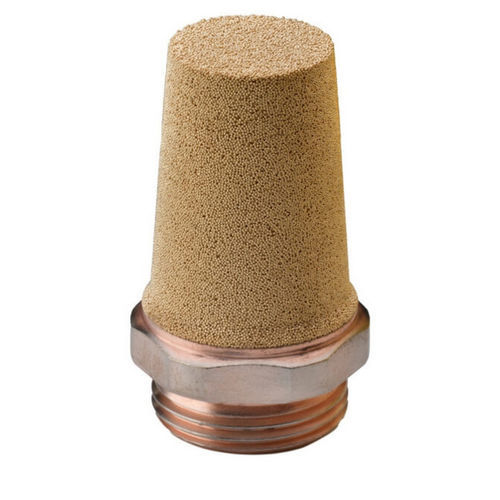

SEB 烧结青铜消声器，锥形本体安装于六角形镀铜钢底座，由 Sinterfiltri 制造。

主要特性

• 过滤元件成分：铜 89%，锡 11%（球状烧结青铜）
• 过滤粒度：5 µ 至 120 µ
• 制造公差：± 3%
• 底座：六角形
• 连接材料：镀铜钢
• 螺纹：GAS-BSP 参考 UNI EN ISO 228-1:2003（带 M 编码的产品为公制螺纹）

尺寸表（单位：mm）
Codice | Articolo | A | Diam | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2.80 | 4.50 | 5.50 | 3.50 | 4.00 | 17.00 | 7.00
1012 | SEB 1/8 | 1/8" | 7.00 | 8.50 | 10.50 | 4.50 | 3.80 | 21.00 | 12.00
1013 | SEB 1/4 | 1/4" | 9.50 | 11.00 | 12.50 | 6.00 | 4.50 | 27.00 | 15.00
1014 | SEB 3/8 | 3/8" | 12.00 | 14.00 | 17.00 | 7.00 | 5.40 | 35.00 | 19.00
1015 | SEB 1/2 | 1/2" | 15.50 | 17.00 | 20.50 | 8.00 | 6.00 | 41.50 | 23.00
1016 | SEB 3/4 | 3/4" | 19.50 | 21.00 | 26.50 | 9.00 | 7.50 | 54.00 | 30.00
1017 | SEB 1 | 1" | 26.00 | 26.50 | 33.00 | 11.00 | 9.00 | 66.00 | 36.00

噪声级别（6 BAR）

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

噪声级别（4 BAR）

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

产品说明
Sinterfiltri 的 SEB 消声器滤芯由球状烧结青铜合金（铜 89%，锡 11%）制成。多孔结构可实现气体和液体的过滤，锥形消声器结构可降低流动产生的噪声和振动。尺寸以毫米为单位；测量公差参考 EN-22768 / ISO-2768-c（ch 测量 +0 / -0.10 mm）。

应用

• 使用压缩空气的工业自动化系统
• 真空系统
• 按需提供的特殊应用
• 空气排放、阀门和气缸
• 其它按要求的应用

技术规格

• 系列 / 型号：SEB
• 过滤元件材料：球状烧结青铜（铜 89%，锡 11%）
• 过滤粒度：5 µ – 120 µ
• 制造公差：± 3%
• 底座：六角形
• 连接材料：镀铜钢
• 螺纹标准：GAS-BSP ref. UNI EN ISO 228-1:2003（M 编码项为公制螺纹）
• 上方包含尺寸表
• 各尺寸在 6 BAR 和 4 BAR 下的噪声级别
• 意大利制造（都灵工厂）
• SCIP number: 7e27207e-6252-47d9-8d4f-9ec741c7f047
