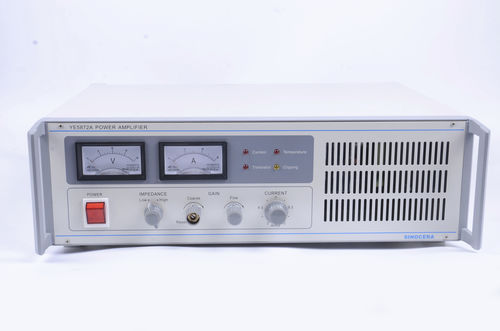

功率放大器 YE5872A

特性 * 电压和电流输出指示器 * 输出信号指示器 * 输出电流可从2A到10A调节。 * 输出晶体管热保护 * 输出晶体管无效的指示器 * 恒流恒压输出法 * 用于驱动JZK-20模态振动台的振动试验。 规格。 输入 输入阻抗 - ≥10kΩ 产量 额定功率输出 - 200VArms 额定电压输出 - 14Vrms 额定电流输出 - 15Arms 非线性失真--<1%。 信号/噪声率--定电压≥70dB;定电流≥60dB。 指示器仪表 公差 - < ± 8% 环境特征 温度--工作时：0C至70C；储存时：-55C至85C0C至70C；储存：-55C至85C。 湿度 - 最高90%R.H. 频率特性 频率范围(Hz) - DC输入0～15kHz±0.5dB;AC输入20～50kHz±1dB。 全功率5-10kHz，半功率0-50kHz。 PROTECT 电流输出受限 - 3-15Arms（可修改 晶体管的热极限--≤85℃±5℃。 物理特性 尺寸 - 400mm（宽）╳166mm（高）╳320mm（深）。 重量--约15公斤 收益 恒压型-5V/V±2dB(1kHz) 恒流型 - 8A/V±2dB (1kHz) 电源供应器 电源 - AC220V(+5%~-10%)50Hz 3A 辅料 输入电缆 - 一根2米长的双BNC电缆。 输出电缆 - 一根4芯电缆 电源线 - 一根AC电源线 保险丝--四根5A(Ф6mm×30mm)
