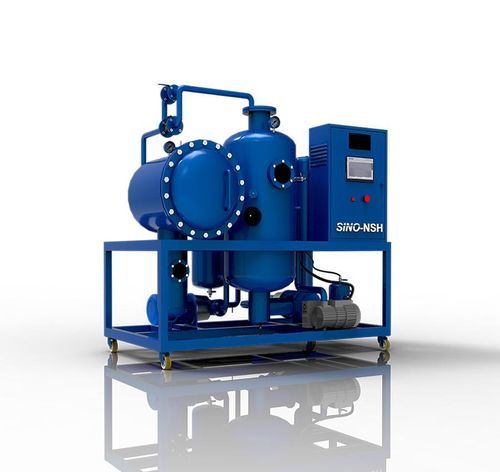

油净化系统 NSH-TF-A series

连续工业用途

说明
NSH-TF-A是一款具有真空系统的全自动油品净化装置，适用于各种汽轮机油。用于去除水分、气体、颗粒物及其他污染物。可接受定制解决方案。该装置采用品牌PLC（可编程逻辑控制器）及计仪、报警与联锁，实现全自动运行；并提供多项功能的手动控制。指示灯显示关键部件的运行状态及报警情况。

应用
适用于汽轮机润滑油的净化；亦适用于液压油、冷却油及其他含大量水分、蒸汽、杂质、污泥、介电物和胶体的润滑油。

特点

• 有效去除可溶及溶解水并快速脱乳化：TF系列可分离大量水并去除微量水；配有专用脱乳化装置（分水器），能澄清严重乳化的油品。
• 高效去除杂质、污泥与颗粒：配备自动回洗过滤系统用于去除大颗粒，并采用精细过滤处理微小颗粒。
• 高自动化、稳定性及在线运行：结构紧凑、安全可靠；配备红外液位自动控制器，实现自动运行并便于操作。

净化后油品指标
含水量 | 单位 | ≤ 100 ppm
清洁度 | NAS 1638 | ≤ 6
杂质尺寸 | μm | ≤ 5
脱乳化值 | 分钟 | ≤ 15

机器规格（部分列）
项目 | 单位 | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
流量 | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
真空范围 | MPa | -0.06 ~ -0.096（约）各型号一致
工作压力 | MPa | ≤ 0.3（各型号）
含水比 | PPM | ≤ 100
杂质尺寸 | μm | ≤ 5
清澈度 | NAS | ≤ 6
温度范围 | °C | 40 - 80
脱乳化值 | 分钟 | ≤ 15
电源 | V | 可完全定制（标准示例：380VAC / 三相 / 50Hz 或可定制）
工作噪音 | dB | ≤ 70 ~ ≤ 75（取决于型号）
加热功率 | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
总功率 | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
进出口直径 | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
净重 | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
尺寸 (L x W x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

配置 / 选项

• 带脚轮的底座框架
• 带脚轮的金属罩
• 单轴拖车上的金属罩
• 双轴拖车上的底座框架
• 双轴拖车上的金属罩
• 双轴拖车上的金属罩及操作间

技术规格

• 型号：NSH-TF-A
• 品牌：Sino-NSH
• 功能：脱水、脱气、杂质去除
• 处理油种：汽轮机油（亦适用于液压油、冷却油及其他润滑油）
• 流量：1200 - 18000 L/H（TF-20 至 TF-300 多种型号）
• 真空范围：约 -0.06 至 -0.096 MPa
• 工作压力：≤ 0.3 MPa
• 净化后含水量：≤ 100 ppm
• 净化后杂质尺寸：≤ 5 μm
• 净化后清洁度：NAS ≤ 6
• 工作温度范围：40 - 80 °C
• 脱乳化值：≤ 15 分钟
• 电源：例如 380VAC / 三相 / 50Hz（可定制）
• 加热功率（按型号）：15–120 kW
• 总功率（按型号）：18–129 kW
• 进/出口直径：25–65 mm，视型号而定
• 净重：约300–1500 Kg，视型号而定
• 交货时间：10 个工作日
• 供应能力：每月 50 台
• 控制与自动化：基于 PLC 的全自动控制，带报警、联锁及手动越控选项
