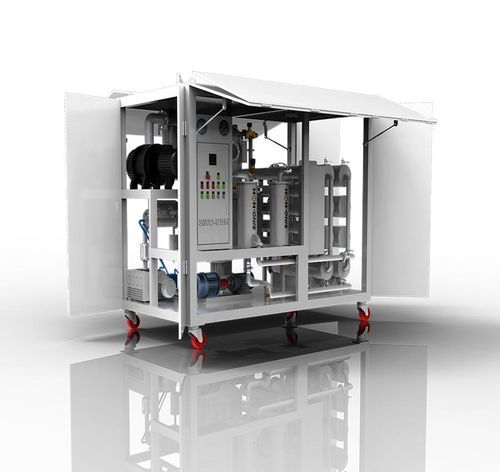

气体过滤系统 NSH-VFD-R series

用于润滑油油介电油

概述
NSH-VFD-R是Sino-NSH的双级真空变压器油再生装置，用于恢复和净化老化的绝缘油。该设备结合真空脱水、脱气和化学再生工艺，去除水分、溶解气体、硫化物、污泥、沥青和分解碳。提供固定式或移动式配置，适用于现场或车间作业。

一般说明
绝缘油因吸潮、热老化和污染而性能下降。NSH-VFD-R通过受控加热、真空及电场辅助工艺提取水分和气体、过滤颗粒并通过化学再生去除有机酸、污泥和变色成分。处理后油品可满足所需的介电和清洁度标准，延长油品和变压器使用寿命。

产品参数

• Brand Name: Sino-NSH
• 型号: NSH-VFD-R
• 系列: VFD
• 处理油种: 绝缘油（变压器油）
• 功能: 脱水、脱气、杂质去除、再生
• 处理流量: 1,800–18,000 L/h（视型号而定）
• 电源: 380 VAC / 3相 / 50 Hz（可定制）
• 真空范围: 约 -0.092 至 -0.099 MPa
• 处理后最大真空: ≤ 50 Pa
• 油温范围: 45–85 °C
• 过滤精度: ≤ 5 µm（或选配 ≤ 1 µm）
• 交货期: 约10个工作日
• 供应能力: 每月50套

净油设备的优势

• 去除溶解水分和自由水
• 降低可燃性溶解气体和氧含量
• 恢复并提高介电强度
• 降低介电损耗并改善功率因数
• 配备再生装置可去除酸、污泥、炭黑及色泽
• 延长油品寿命并提高变压器可靠性

净化后油品指标

• 介电强度: ≥ 75 kV
• 含水量: ≤ 5 ppm
• 滤液精度: ≤ 5 µm（或 ≤ 1 µm）
• 脱气率: ≤ 0.1%
• 油色: L ≤ 0.5（改善后）
• 酸值: ≤ 0.01 mg KOH/g
• 可溶性酸pH值: 5–7
• 介电损耗正切 tg(90°C)% : ≤ 0.002

机器规格

• 常见范围: 真空约 -0.092 至 -0.099 MPa；工作压力 ≤ 0.3 MPa；处理后最大真空 ≤ 50 Pa；油温控制 45–85 °C；环境温度 -20 至 55 °C
• 可选型号及关键参数：
• VFD-R-30 — 流量 1,800 L/h | 加热功率 24 kW | 总功率 26 kW | 进/出口 25 mm
• VFD-R-50 — 流量 3,000 L/h | 加热功率 30 kW | 总功率 33 kW | 进/出口 25 mm
• VFD-R-75 — 流量 4,000 L/h | 加热功率 48 kW | 总功率 58 kW | 进/出口 32 mm
• VFD-R-100 — 流量 6,000 L/h | 加热功率 72 kW | 总功率 76 kW | 进/出口 32 mm
• VFD-R-150 — 流量 9,000 L/h | 加热功率 108 kW | 总功率 114 kW | 进/出口 40 mm
• VFD-R-200 — 流量 12,000 L/h | 加热功率 144 kW | 总功率 150 kW | 进/出口 50 mm
• VFD-R-300 — 流量 18,000 L/h | 加热功率 210 kW | 总功率 222 kW | 进/出口 65 mm
• 工作噪声: ≤72–78 dB（视型号而定）

配置选项

• 带万向轮的底座框架
• 带万向轮的金属外罩
• 单轴拖车上的金属外罩
• 双轴拖车上的底座框架
• 双轴拖车上的金属外罩
• 带操作室的双轴拖车金属外罩

别名
真空脱水器、真空净化系统、油脱气、再生、回收。

技术规格

• 型号: NSH-VFD-R
• Brand: Sino-NSH
• 系列: VFD
• 处理油: 绝缘油（变压器油）
• 功能: 脱水、脱气、杂质去除、再生
• 流量范围: 1,800–18,000 L/h
• 真空范围: 约 -0.092 至 -0.099 MPa
• 工作压力: ≤ 0.3 MPa
• 处理后最大真空: ≤ 50 Pa
• 油温: 45–85 °C
• 加热功率: 24–210 kW
• 总功率: 26–222 kW
• 电源: 380 V / 3P / 50 Hz（可定制）
• 滤芯精度: ≤ 5 µm 或 ≤ 1 µm
• 处理目标: 水分 ≤ 5 ppm；介电强度 ≥ 75 kV；tg ≤ 0.002；酸值 ≤ 0.01 mg KOH/g；色度 L ≤ 0.5
• 交货期: 约10个工作日；供应能力: 每月50套
