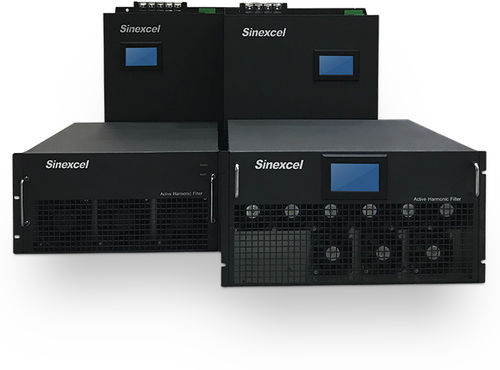

质量监督控制系统 AHF

功率

电力系统谐波抑制 保证安全运行，提高能源效率 Sinexcel 的有源滤波器（APF）可以实现2次到50次谐波全补偿，补偿率可以由客户自由设定，输出补偿电流随系统谐波含量的变化而变化，帮助你获得良好的电能质量。 不同的负载产生不同的谐波含量，在不同的工况下，谐波含量会发生动态变化。 智能傅里叶变换 有源电能质量解决方案的最大特点之一是利用信息技术管理能源。凭借高精度和超快速度的计算能力，确保用户将获得连续、稳定和无限接近最高能效的电能。 智能傅里叶算法是基于Sinexcel十年现场谐波波形数据库经验在FFT算法基础上迭代而来的新算法。 SINEXCEL-开拓者 三电平拓扑 · 多一个输出电平，更少的纹波电流 · 输出脉宽调制波形更接近正弦波，谐波补偿效果更好 · LCL滤波器的体积减小，有利于AHF模块化的设计 · 更少的电感损耗，提高系统效率 · IGBT耐压应力减半，有效降低开关损耗 · IGBT开关损耗更少，热裕度更大，开关频率更高. 10 年迭代 独立风道设计 上下分层设计，占据AHF大部分热量的IGBT散热器和电感，集中在下层，强制风冷，快速散热，不影响上层PCBA 上层PCBA辅助风道设计，拓展散热通道，广角散热
