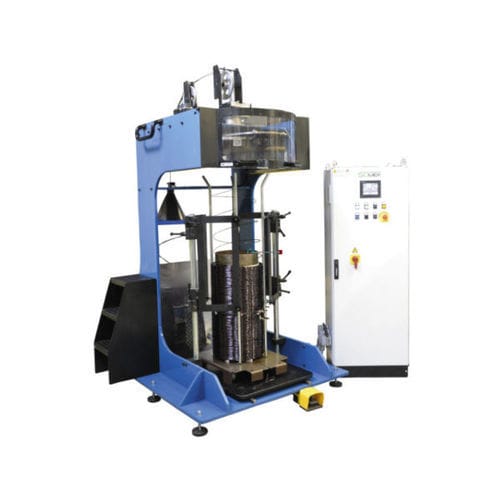

电线打卷机 SIL12

自动精准

概述

SIL12绕线机用于为浇注树脂变压器生产线式径向绕组。适用于制造最大1250 kVA、24 kV的变压器绕组，满足需要同心径向线圈的生产环境。

工作原理

通过可变几何形状的卷盘（capstan）对线圈进行预成型，产生同心线圈。卷盘位于上方并释放线圈，线圈在重力作用下沉至下方，形成沿Y轴增长的层。该机支持受控层叠和可重复的绕线模式。

主要优点

• 显著缩短绕线周期时间
• 径向层结构有利于热量散发，提升散热性能
• 高压绕组部分放电水平低

应用与兼容性

专为浇注树脂变压器的径向绕组设计，适用于最大1250 kVA / 24 kV。适合车间生产及自动化生产线集成。与标准送线器和张力控制系统兼容。

选项与附件

可选项包括不同的卷盘几何形状、可编程张力控制、线轴支架以及用于PLC/HMI集成的接口，以便根据具体生产需求调整设备。

技术资料

如需详细技术参数、布置图和定制服务，请提供变压器规格和所需产能，联系我方销售团队。
