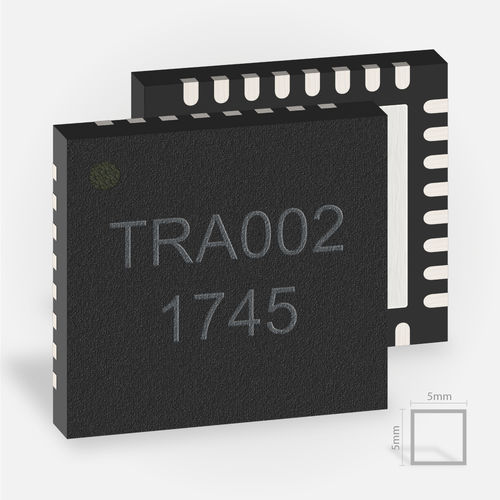

雷达收发器 TRA_120_002

集成电路

雷达MMIC TRA_120_002的重点是最大限度的集成。这里的两个天线，一个用于发射器，一个用于接收器分支，都是单片集成在芯片中，以提供最低的尺寸和损耗。也请看我们的混合集成MMIC雷达TRX_120_001。 应用 雷达芯片以模拟信号的形式为物体的距离和速度测量提供测量信号。与客户方的后续外部信号评估相结合，可能的应用是调查材料表面，测量被测物体的层厚和其他属性。120-GHz收发器雷达前端的主要应用领域是操作范围不超过10米的短程雷达系统。通过使用介质透镜或镜子，范围可以增加到100米以上。 在PCB上无需处理高频 高频雷达信号已经在雷达前端集成电路中被转换为较低的频率。该IC的输出是一个模拟信号，其频率最高为2GHz。2 GHz。这样就可以在具有成本效益的PCB上对所有信号进行路由和信号处理。因此，它可以在标准的FR4板上实现，并与其他IC元件组合，用于控制回路、电压稳定、频率调制和AD转换。
