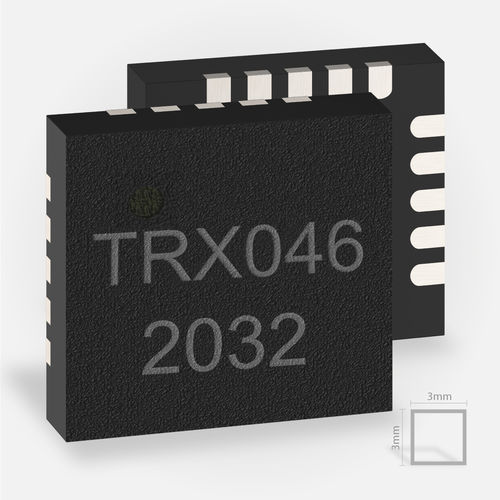

雷达收发器 TRX_024_046

RF模拟集成电路

IC TRX_024_046是一个紧凑的模拟雷达前端，用于24.00和24.25GHz之间的ISM频段。作为我们广泛实施的TRX_024_006集成电路的后继者，其前身的基本规格几乎没有改变。作为一项重大改进，ESD稳定性提高到2000V（2级）。它可以在CW和FMCW模式下运行，因此可以覆盖广泛的应用。主要应用于短距离设备（SRD），距离可达20米。通过使用贴片天线，或天线与波束透镜/反射器的组合，雷达波束角可以减少，操作距离可以增加到200米。由于其频率带宽为2GHz，该雷达前端也非常适用于（坦克）水平探测雷达。 射频收发器IC，TRX_024_046有两个放大级别，可以通过控制引脚为雷达发射器和接收器分支选择。一个单独的输出提供内部VCO的频率参考，其比例为基频的1:32。这允许例如优化设计，以使用低成本的元件和FR4 PCB材料。 使用tx分支中的一个使能引脚，这些雷达MMIC的传输可以被关闭。在低占空比和短升压时间（低至100μs）的操作模式下，可以实现最低的功耗。
