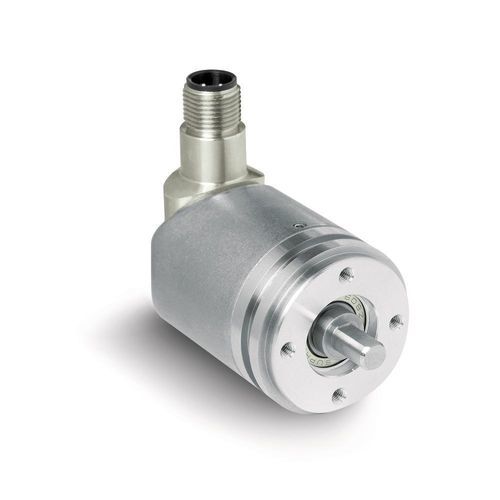

绝对值旋转编码器 WV3600MR

磁性单圈法兰

用于移动机器的最小安全多圈旋转编码器！绝对安全旋转编码器WV3600MR专为移动机械使用而特别开发，即使在最恶劣的环境条件下也能提供可靠而精确的测量值。由于创新的安全概念通过了SIL2认证，WV3600MR也适用于高安全要求的应用，最高可达性能等级d。提供单圈和多圈类型，外径仅为36毫米，可安装在安装空间极为有限的应用中。 - 用于移动机械的最小安全多圈编码器 - 提供单圈或多圈 - 根据SIL2（IEC 61508）PLd（DIN EN ISO 13849）认证（准备中） - 联邦机动车运输管理局的E1认证（准备中） - 保护等级高达IP6K9K - 使用PURE.MOBILE技术 技术规格 机械参数 - 轴：不锈钢 - 法兰：铝 - 外壳：不锈钢 - 转速：≤3000 min-1（适用于IP67和IP6K9K），≤6000 min-1（适用于IP65） - 惯性矩：3.5 gcm²（IP67），4 gcm²（IP6K9K） - 启动扭矩：20°C时≤2 Ncm - 轴负载：≤60 N（径向），≤40 N（轴向），≤200 N（径向/轴向，适用于IP6K9K） 电气数据 - 工作电压：8 … 36 V DC（反极性保护） - 功耗：36 V时≤1 W（无负载） - 参数存储：10^10次循环（也适用于校准过程） - 状态指示：1个双色LED（红/绿）用于设备或CAN状态 - 负载能力：±36 V（CAN接口） - 接口：根据ISO 11898-1/2，非隔离（CANopen，CANopen Safety，SAE J1939 Safety） - 地址：1–127（CANopen，CANopen Safety），128–238（SAE J1939 Safety） - 波特率：20/50/125/250/500/800 kbit/s，1 Mbit/s（CANopen Safety） - 循环时间：<10 ms - 切换时间：<1000 ms - 连接：1个M12连接器（A编码），5针，或开放电缆端（0.5 mm²截面积） 系统数据 - 扫描：磁性 - 分辨率：14位（16384步/转） - 测量范围：1圈（单圈），4096圈（12位），65536圈（16位） 环境条件 - 环境温度：-40 … 85 °C - 存储温度：-40 … 85 °C - 相对湿度：100%（允许冷凝） - 保护等级：IP65（EN 60529），IP67，IP6K9K（EN 60529，ISO 20653，正确安装和合适的配对连接器） 引脚分配 E12E - 信号：PIN - nc：1 - +UB：2 - GND：3 - CAN_H：4 - CAN_L：5 E1 - 信号：电缆颜色 - nc：白色 - +UB：棕色 - GND：绿色 - CAN_H：黄色 - CAN_L：灰色
