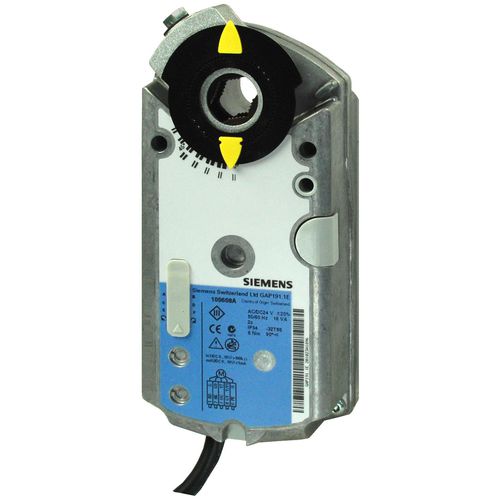

气动风门致动器 GAP191.1E旋转IP54
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 位移形式
- 旋转
- 防护等级
- IP54
- 扭矩
6 Nm
(4.43 ft.lb)- 电压
24 V
- 功率
22 W
(0 hp)- 环境温度
最少: -32 °C
(-26 °F)最多: 50 °C
(122 °F)
产品介绍
产品描述
标识信息
产品编号：GAP191.1E
库存编号：BPZ:GAP191.1E
保修期：60 个月
GTIN：7612914074867
文件（部分）
配件（示例）
特性 / 技术规格
- 用于风阀的高速回转执行器，行程90°，额定力矩6 Nm，定位时间2 s
- 自定心轴适配器，适用轴径6.4...20.5 mm / 方轴6.4...13 mm，最小轴长20 mm
- 带位置指示、可调机械限位和用于手动控制的齿轮解锁按钮
- 压铸铝外壳，连接电缆0.9 m，防护等级IP54；适用于室内、受天气保护的安装
标识信息
产品编号：GAP191.1E
库存编号：BPZ:GAP191.1E
保修期：60 个月
GTIN：7612914074867
文件（部分）
- 数据表：Fast running actuators for air dampers GAP19..
- EN14175-6 证书 HLBHA00200 - Damper
- EN14175-6 证书 HLBHA00250 - Damper
- RCM Supplier's Declaration GAP…
- CE Declaration GAP...
- UKCA Declaration of Conformity GAP..
- Damper Actuator Laboratory（环境声明）
- EPD Type II with LCA - OpenAir™ - Electromotoric Rotary Damper Actuators
- 安装说明：Rotary-type actuator GAP..1E, GNP..1E
配件（示例）
- ASK75.3 — 适用于回转/直线阀门执行器的防护配件（防尘、防飞溅）
- ASC77.1E — 适用于 GCA、GBB、GIB、GMA、GEB 执行器的行程端安装套件
- ASC77.2E — 适用于 GCA、GBB、GIB、GMA、GEB 执行器的双行程端安装套件
特性 / 技术规格
- 扭矩：6 Nm
- 风阀面积：1 m²
- 回转角度：90°
- 功耗：30 VA、22 W；静态功耗：5 W
- 定位时间：2 s
- 电缆长度：0.9 m
- 定位/控制信号：DC 0(2)...10 V、0(4)...20 mA
- 防护等级：IP54
- 环境温度（运行）：-32…50 °C
- 介质温度：-32…50 °C
- 环境湿度（运行）：95 % r.h.
- 外形尺寸（W x H x D）：81 x 192 x 63 mm
- 工作电压：AC/DC 24 V
- 熔断器：6 A
- 位置反馈：DC 0…10 V
- 辅助开关：0
- 满负荷循环次数：60000
- 额定冲击耐压：800 V
- 动作类型：Type 1
- 污染等级：3
- 安装位置：室内，受天气保护
