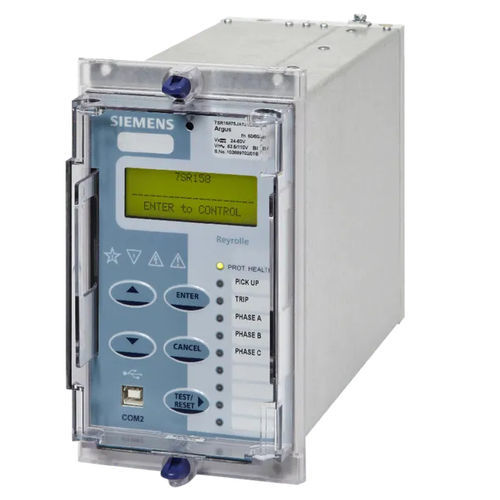

频率保护继电器 Reyrolle 7SR158

电压相位顺序面板安装

Reyrolle 7SR158 Argus电压和频率继电器是数字式的多功能设备，其功能设计用于连接电压互感器。 电压和频率功能由数据存储、仪表、用户可配置逻辑和数据通信功能补充。基于菜单的用户友好界面提供本地访问继电器设置、仪器和操作数据。该面板还得益于9个用户可配置的三色LED和一个用于PC访问的USB端口。 提供的主要功能包括27/59-欠压和过压，81-欠压和过频，78-电压矢量转移和81R-频率变化率。 继电器有三个电压输入，六个二进制输入和八个二进制输出，装在一个E4尺寸的盒子里。提供了可编程的逻辑，允许对继电器功能进行最佳配置。提供一个后部电气RS485端口，用于使用IEC60870-5-103、DNP3.0或MODBUS RTU协议连接SCADA。 功能介绍 保护功能 -低/高电压 -频率过低/过高 -频率变化率 -负相序电压 -中性电压位移 -电压矢量位移 监控功能 -跳闸和闭路监控 -锁定 监控功能 -一级/二级线路和相位电压 -历史需求记录 -正相序（PPS）电压 -负相序(NPS)电压 -零相序(ZPS)电压 其他功能 -四个设置组 -2级密码保护 -自我监控 -断路器跳闸和维护计数器 -故障、事件和波形记录 -可编程的用户逻辑 -用户报警
