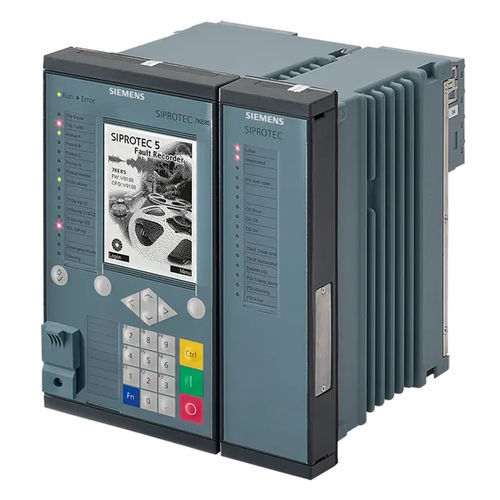

强大的故障记录仪,集成了符合IEEE C37.118的同步器(PMU)测量和符合IEC 61000-4-30的电能质量测量。由于触发功能的极大灵活性,SIPROTEC 7KE85非常适合监测从发电到配电的整个能源增值链。DIGSI 5强大的自动化和灵活的配置使其功能范围得到补充。
主要功能。
故障记录仪
输入和输出。
-4个预定义的标准变体,多达40个模拟通道。
43个二进制输入。
33个二进制输出
硬件灵活性。
-在SIPROTEC 5模块化系统范围内可灵活调整和扩展的I/O数量结构。
外壳宽度。
-1/3至1/1 × 19"
功能介绍
DIGSI 5允许所有的功能根据需要进行配置和组合。
-多达40个模拟通道
-快速扫描记录器
-最多2个慢速扫描记录器
-多达5个连续记录器和2个趋势记录器
-符合IEC61000-4-30的电能质量记录(谐波、THD、TDD--准备中
-事件序列记录器,用于连续记录二进制状态变化和IEC 61850 GOOSE信息
-根据IEEE C37.118协议,可作为相位测量单元(PMU)使用
-通过IEC 61850 GOOSE信息传输记录和触发。
-可在1千赫兹和16千赫兹之间设定不同的采样频率
-用户可根据需要将16GB的大容量存储分配给不同的记录器
-存储介质的智能监测程序确保了存档的高可用性和完整性。
---
