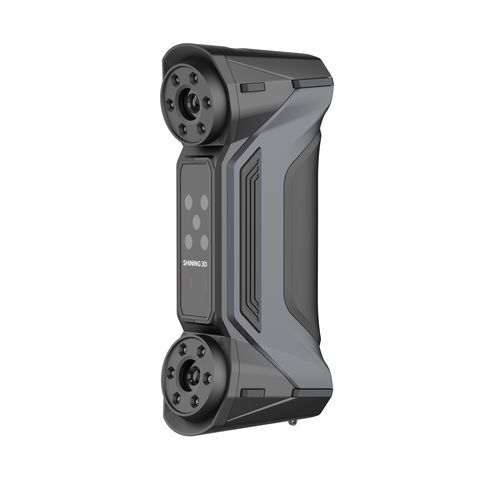

3D扫描仪 FreeScan Combo+

用于测量臂形状测量用于 CND

产品概述
FreeScan Combo+ Wireless 标志着向基于 FreeScan Combo 系列紧凑平台的无线检测解决方案的全面过渡。它集成了下一代 Wi‑Fi 7、混合光源（蓝色激光 + 红外）和内置视频摄影测量（VPG），为在严苛工业环境中用于检验、质量控制和逆向工程的计量级 3D 扫描提供更快、更灵活的解决方案。

主要亮点

• 下一代 Wi‑Fi 7 无线数据传输，实现车间、狭小空间和室外环境中的快速稳定数据传输
• 集成专利视频摄影测量 (VPG)，实现标记的持续校核并提高体积精度
• 混合双光源扫描：蓝色激光用于反光/深色表面，红外（无标记）模式可降低表面准备工作
• 高产能模式（高速与详细）以及适用于深孔的单线扫描
• 计量认证的精度与可追溯性（在 SHINING 3D ISO/IEC 17025 精度实验室校准，符合 ISO 10360 验证）

内置视频摄影测量（VPG）
内置 VPG 在扫描过程中持续优化参考标记的空间位置，以最小化累积误差，并在大型零件上保持体积精度。

• 体积精度（VPG）：高达 0.02 mm + 0.015 mm/m
• 降低大尺度测量的累积误差
• 提高大型部件检验的可靠性

无线与电源
通过下一代 Wi‑Fi 7 和先进的抗干扰技术，保证稳定的无线传输。系统包含 3 块可充电电池：每块电池可持续扫描最长 2 小时；快速充电底座允许在使用一块电池的同时为另外两块充电，以尽量减少停机时间。

扫描模式与性能

• 高速扫描模式：93 条激光线，用于快速覆盖大表面
• 详细扫描模式：25 条平行激光线，用于捕捉复杂细节
• 深孔扫描模式：用于狭窄特征的单条激光线
• 红外快速模式：无标记红外扫描，用于无需标记的快速扫描
• VPG 扫描模式：针对超大尺度测量优化的全局精度
• 帧率：最高 180 FPS
• 点采集速率（Combo+ Wireless）：最高 9,106,000 点/秒

设计与可用性
紧凑且符合人体工程学：净重 550 g，摄像头角度优化以适应狭窄复杂环境，便于在车间和室外手持操作。

应用
检验、质量控制、逆向工程、汽车表面偏差分析、大型物体计量（如水轮机、钻头）、工程机械检验、文化遗产等需要可追溯计量结果的工业场景。

软件与工作流程
随附 SHINING 3D FreeScan 软件（无订阅）。可无缝导入检验和报告工作流程（例如 SHINING3D Inspect）用于尺寸检验、GD&T 分析、色差图和自动化报告。

配件与生态
支持 SHINING 3D 计量配件，如磁性标记套件和双轴转台；包含用于 VPG 校验的验证标尺。

规格 / 技术参数

• Model: FreeScan Combo+ Wireless
• Light sources: Blue laser + Infrared (dual light)
• High-speed scan: 93 laser lines (Combo+ Wireless)
• Detailed scan: 25 parallel laser lines
• Deep pockets scan: 1 single line
• VPG: Supported (no coded markers required)
• Accuracy: 0.02 mm
• Volumetric accuracy: 0.02 + 0.03 mm/m
• Volumetric accuracy with VPG: 0.02 mm + 0.015 mm/m
• Scan speed: Up to 9,106,000 points/s (Combo+ Wireless)
• Max. FOV: Laser: 580 × 650 mm; IR: 830 × 700 mm
• Point distance: 0.01 ～ 10 mm
• Connection: Wireless & Wired mode (Wi‑Fi 7)
• Net weight: 550 g
• Battery/runtime: Up to 2 hours per battery; includes 3 rechargeable batteries and rapid-charging dock
• Frame rate: Up to 180 FPS
• Certifications: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Acceptance test: ISO 10360 (tested in ISO/IEC 17025 Accredited Accuracy Lab)
