3D扫描系统 EinScan Trak

激光用于汽车工业便携式

产品概述

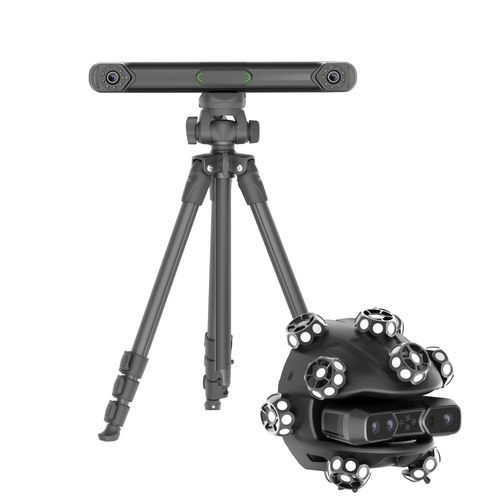

EinScan Trak 是一款面向专业数字化与逆向工程的无线无标记三维跟踪与扫描系统。系统由台式追踪器与可拆卸球形扫描模块组成，支持手持模式，可在大体积场景与细节区域间切换。具备多模激光扫描与 5MP 纹理相机，用于真实色彩捕捉。

主要特点

• 跟踪模式与手持双模式，支持无缝切换
• 在超大跟踪体积内（最高 15 m³）实现无标记无线 3D 扫描
• 激光配置：38 + 7 + 1 条（19+19 交叉、7 平行、1 单线）
• 5MP 纹理相机用于高精度颜色采集

Trak in, Markers out
EinScan Trak 可在不贴外部标记的前提下进行便携式专业扫描，适用于逆向工程、文物保存、汽车定制及大体积对象数字化。

一套系统，两种工作模式
可拆卸扫描器可在需要时脱离框架使用：跟踪模式用于大场景，手持模式用于狭小区域与细节采集。校准简便，支持实时切换与不同模式及分辨率的数据智能融合。

无线自由、更高效率
配备 Wi‑Fi 6 模块和独立局域网（含路由器），支持完全无线运行、开机自动配对及热插拔电池，便于现场长期作业，最大跟踪体积可达 15 m³。

全场景无标记 3D 扫描

• 无标记跟踪：球形模块内置反射标记，使追踪器能实时精确监控扫描器位置。
• 手持模式无标记激光扫描：在细节丰富的表面实现平滑的无标记扫描。

三种扫描模式满足不同需求

• 19 + 19 交叉激光：高速采集大尺寸对象。
• 7 平行激光：细节模式，适合捕捉锐利边缘与线性特征（如汽车零件）。
• 单线模式：用于深孔深槽的采集，直径‑深度比约 1:4。

适用于各类任务

• 材料兼容性：能有效处理黑色与反光表面，减少数据丢失。
• 多环境适应：适合室内外扫描，支持高达 110,000 lux 的室外强光。

高精细，真实色彩
内置 5MP 纹理相机能准确记录物体颜色和材质细节，适用于文物保护、可视化与科研。

用于高效逆向工程
EXModel 系列加速从网格到 CAD 的流程，将扫描数据转换为专业 CAD 模型。

用于精密测量
EXMeasure 提供与 EinScan Trak 配合的尺寸分析与检验工作流程。

配件 Pro Kit
专业配件套件可提升扫描质量与跟踪稳定性，典型包含：

• 6 mm 磁性标记球
• 粘性标记
• 标记卡片
• 固定柱
• 300 mm 转台

软件与工作流功能
EXScan Trak 软件支持不同模式和分辨率的智能合并、实时激光/分辨率切换、快速多样的数据编辑工具及实时反馈界面。兼容软件示例：EXMeasure、PolyWorks、Geomagic Control X、EXModel、BlueStar Mapping、Geomagic Design X。

技术规格

• 体积精度：最高 0.1 mm
• 分辨率：0.05 ~ 10 mm
• 扫描速度：2,630,000 点/s
• 激光线数：38 + 7 + 1（19+19 交叉；7 平行；1 单线）
• 最大视场：跟踪模式 4796 x 4174 mm @ 4000 mm；手持模式 547 x 463 mm @ 500 mm
• 支持跟踪体积：最高 15 m³
• 纹理相机：5 MP
• 净重：Tracker 1.02 kg；球形扫描器 1.46 kg；手持扫描器 0.48 kg
• 电池：无线工作最长 5.5 小时；支持热插拔
• 3D 格式：STL、OBJ、PLY、3MF、ASC
• 认证：CE、FCC、RoHS、WEEE、FDA、SRRC、IP50
