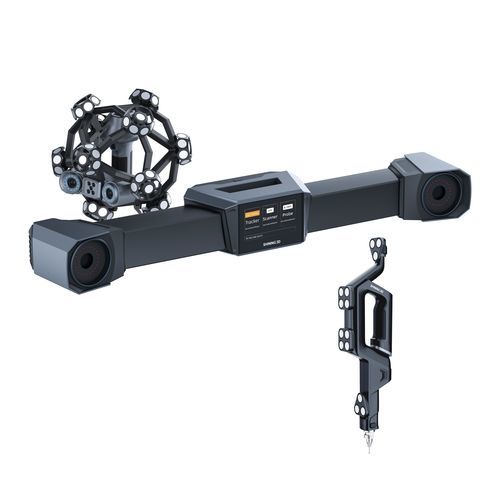

3D扫描系统 FreeScan Trak ProW+

用于测量臂质量控制用于检查

概述
FreeScan Trak ProW+ 是用于大规模计量的无线 3D 动态跟踪与扫描系统。支持无标记无线扫描、集成视频摄影测量（VPG）、可选 FreeProbe 接触测量，以及按 VDI/VDE 2634 与 ISO 10360 验证的计量精度。

要点

• 动态跟踪的无标记无线扫描
• 最大跟踪距离 8.6 m，单站跟踪体积可达 156 m³
• 集成视频摄影测量（VPG），无需编码标记即可实现体积精度验证
• 可选 FreeProbe 接触探头，用于不可见或难以触及区域
• 经过验证的计量精度（VDI/VDE 2634 与 ISO 10360）

主要特性

• 无需在工件上手动放置标记：跟踪器通过设备上的跟踪目标识别扫描仪，简化大型工件的布置。
• 高吞吐量采集：FreeScan Trak ProW+ 可达 7,600,000 点/秒，实现快速数据获取。
• 三种扫描模式：高速、细节、深孔，适应不同几何形状与测量需求。
• 集成计算与稳定无线传输，具备机载显示屏以即时查看设备状态。
• 兼容 Metrology Pro Kit、转台等计量配件，扩展扫描与跟踪工作流。

超宽测量范围
8.6 m 的跟踪距离与单站高达 156 m³ 的体积显著减少大型目标扫描时的位移重定位需求，提高现场效率。

无线扫描与工作流
系统集成计算与无线模块，可实现无缆扫描与实时数据处理。机载显示便于查看关键参数，支持使用移动电源以满足现场移动作业需求。

视频摄影测量（VPG）
专利的视频摄影测量通过视频捕获和校准杆实现实时标记验证，去除编码标记的需求，简化大件扫描的设置并保证一致的体积精度。

FreeProbe 系列（可选）
FreeProbe 接触探头用于在光学扫描难以覆盖的区域进行精确点测量，支持混合检测与逆向工程流程。

软件与能力

• 实时数据质量可视化，监控采集中的标记质量与数据完整性。
• 智能分辨率：基于曲率的自动网格分辨率调整，提升细节表现。
• AI 特征识别：自动检测孔、槽等特征，加速测量设定。
• 检验模块及与主流检验、逆向工程软件的兼容性。

技术规格

• 精度：0.023 mm
• 分辨率：0.01 – 10 mm
• 体积精度（ProW+）：0.046 mm（12 m³）；0.063 mm（36 m³）；0.088 mm（60 m³）；0.125 mm（100 m³）；0.156 mm（156 m³）
• VPG 体积精度：0.044 + 0.012 mm/m
• 扫描速度：ProW+：7,600,000 点/秒
• 扫描模式：高速（93 激光线）、细节（25 线）、深孔（1 线）
• 最大跟踪距离：8.6 m；单站跟踪体积：最高 156 m³
• 连接：无线与有线（光纤）模式
• 认证：CE、FCC、ROHS、WEEE、KC、FDA、UKCA、IP50、TELEC、TiSAX
• 验收测试：VDI/VDE 2634 第三部分 & ISO 10360（经 ISO/IEC 17025 认可的精度实验室验证）
