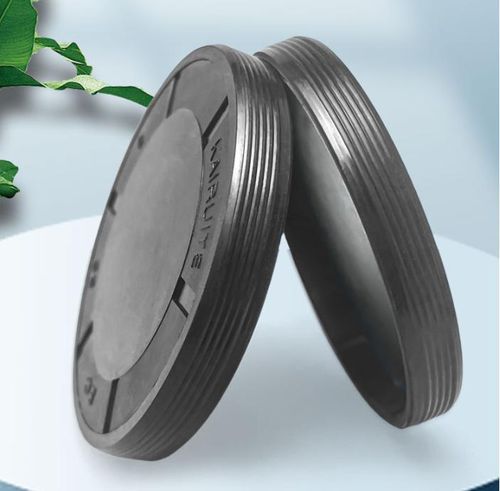

边缘式密封

NBRV 环用于盒子

油封端盖是机械系统中常见而重要的部件。它通常与油封（如 V 形环、骨架油封等）配合使用，以提供密封面和支撑结构。 以下是 "油封端盖 "的完整介绍，适用于设计、维护或选型场合： 油封端盖是安装在设备外壳或轴承座上的盖子。其主要功能有 固定和支撑油封（如骨架油封或 V 形圈）； 提供与油封唇口相适应的密封接触面； 防止润滑油泄漏和外部杂质进入轴承腔。 结构和功能详解 1.与油封的匹配方法 用于骨架油封： 油封安装在端盖的油封孔中，外径压在端盖上； 当轴旋转时，油封的内唇贴合轴表面，实现径向密封。 适用于 V 形圈： V 形圈安装在轴上，唇缘与端盖外表面接触，实现轴向密封； 此时，端盖提供了一个静态、光滑的密封接触面。 2.附加功能（取决于结构） 防尘挡圈功能 提供润滑油回油槽 支撑轴承座（在带轴承的端盖结构中） 端盖设计注意事项（与油封匹配时） 接触面应光滑无划痕（Ra ≤ 0.8 μm）；
