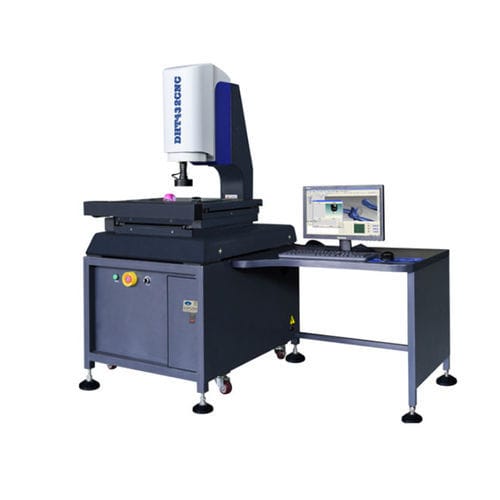

温度测量仪器 DH432

传动光学电阻式

德鑫光学测量仪高精度全自动多功能坐标测量机 一、机型简介 DH高精度系列全自动多功能影像坐标测量机是东莞市德鑫光学仪器有限公司高效率测量机，采用国际先进的有限元分析方法设计的精密结构，设计上: 1.全机采用00级大理石超大底座和立柱结构.确保机台的稳定性. 十字工作台； 2.三轴导轨均采用高精度V型（特制）与Z轴台湾HIWIN导轨，与机体材质相同，因而具有良好的温度稳定性、抗实效变形能力，钢性好、动态几何误差变形最小； 3.三轴全部采用高精度特制丝杆传动装置，极大的提高了三轴轴的稳定性； 配以DEXIN全闭环控制系统及具有国际先进水平的具有自主知识产权的AC—OPTICAL测量软件包，使其成为同类机型中性价比相当高的产品，其将满足您的需求，为您提供一个完善的测量解决方案。 4.全套自主知识产权：硬件，软件，控制系统，对外产品后续的升级，更新有很强的自主优势； 5.复合式二维+三维直接转换及强大的实用性功能：直接可导入数模图，同轴转换功能，测针防撞自动保护功能；可导入3D数模进行特征测量，建立工件坐标系后，只需在数模上选择需测量的元素，设备即可自动寻找对应元素进行测量。（目前支持 Iges、Step、Sat等数模格式） 6.智能化测量系统： 系统自动规划测量路径+安全平面 比如测量圆、圆柱、圆锥、球形、方槽、圆槽等元素时，无需手动增加安全点，测量系统可根据自动规划的路径，结合安全平面，自动避开障碍物。 7.软件终身免费升级； 鼠标操控全 CNC 功能：自动对焦、自动测量、自动寻边、自动灯光调整、自动倍率切换； 二、技术规格及参数 三维测量系统：英国RENISHAW MCP Kit1手动旋转测头 技术参数： 感应方向±X ±Y ﹢Z 测力：12gf(不可调试) 越程保护：Z方向 5mm X/Y平面：±20° 测针接口：M3 测针：PS1-10R （Φ2/20 mm） 1根 PS1-11R （Φ1/20 mm） 1根 十字星型测头(可拆分) （Φ0.5/20 mm） 1组 校准器： 标准球Φ25球座 1套 四维摇杆 1套 示值误差: 4.0+L/100 MM(Z)
